Teknologi fiber optic menjadi salah satu solusi utama untuk mendukung kebutuhan komunikasi data berkecepatan tinggi. Penggunaannya semakin luas, mulai dari jaringan internet rumah, gedung perkantoran, kawasan industri, hingga infrastruktur telekomunikasi. Untuk mendistribusikan sinyal optik dari satu jalur ke beberapa jalur tujuan, jaringan fiber optic dapat menggunakan perangkat bernama passive splitter.
Passive splitter adalah komponen optik yang berfungsi membagi daya sinyal optik dari satu input menjadi beberapa output. Komponen ini banyak digunakan dalam jaringan Fiber to the Home (FTTH), terutama pada arsitektur Passive Optical Network (PON), untuk mendistribusikan sinyal dari jaringan penyedia layanan menuju beberapa pelanggan.
Disebut passive karena perangkat ini tidak membutuhkan sumber daya listrik tersendiri untuk menjalankan proses pembagian sinyal optik. Proses pembagian dilakukan menggunakan komponen optik pasif, sehingga perangkat dapat ditempatkan pada titik distribusi jaringan tanpa memerlukan catu daya lokal khusus.
Salah satu produk yang dapat dipertimbangkan untuk kebutuhan instalasi tersebut adalah Fasser Passive Splitter Mini Tube SC/UPC. Produk ini relevan untuk dibahas dalam konteks distribusi sinyal optik, khususnya ketika perencanaan jaringan membutuhkan komponen splitter dengan konfigurasi konektor SC/UPC. Pemilihan akhirnya tetap perlu disesuaikan dengan spesifikasi produk dan kebutuhan instalasi.
Bagaimana Cara Kerja Passive Splitter Fiber Optic?
Cara kerja passive splitter dimulai ketika sinyal optik dari satu jalur input masuk ke komponen splitter. Di dalam perangkat, daya optik tersebut dibagi ke sejumlah jalur output sesuai rasio pembagian yang digunakan.
Sebagai contoh, splitter dengan rasio 1:2 membagi daya optik input menjadi dua output, sedangkan splitter 1:4 membaginya menjadi empat output. Konfigurasi dengan jumlah output yang lebih banyak memungkinkan satu jalur distribusi melayani lebih banyak titik tujuan, tetapi daya optik pada setiap output umumnya menjadi lebih kecil.
Pembagian ini tidak berarti sinyal dapat diterima tanpa kehilangan daya. Passive splitter memiliki insertion loss akibat proses pembagian dan karakteristik komponen optiknya. Karena itu, perencanaan jaringan harus mempertimbangkan rasio splitter, panjang kabel, sambungan, konektor, serta batas daya optik yang didukung oleh perangkat pada jaringan.
Dalam implementasi FTTH, sinyal dari perangkat pusat seperti Optical Line Terminal (OLT) dapat melewati jaringan distribusi optik dan splitter sebelum mencapai Optical Network Terminal (ONT) atau Optical Network Unit (ONU) di sisi pelanggan. Susunan dan lokasi splitter bergantung pada desain jaringan yang digunakan.
Manfaat Passive Splitter untuk Distribusi Sinyal Fiber Optic
1. Membagi Sinyal ke Beberapa Jalur Tujuan
Manfaat utama passive splitter adalah memungkinkan satu sinyal optik didistribusikan ke beberapa jalur output. Kemampuan ini sangat berguna dalam jaringan FTTH yang harus menjangkau banyak pelanggan dari infrastruktur distribusi yang sama.
Dengan perencanaan rasio splitter yang sesuai, penyedia jaringan dapat menentukan jumlah titik layanan yang dapat dijangkau tanpa harus menyediakan jalur optik terpisah dari pusat untuk setiap pelanggan. Namun, kapasitas aktual tetap bergantung pada desain jaringan dan anggaran daya optik yang tersedia.
2. Mendukung Infrastruktur Jaringan FTTH
Pada jaringan FTTH, distribusi sinyal optik harus dirancang agar dapat menjangkau lokasi pelanggan secara efektif. Passive splitter menjadi salah satu komponen penting karena membantu membagi sinyal dari jalur distribusi utama menuju beberapa cabang jaringan.
Penggunaan splitter yang sesuai dapat mendukung pembangunan jaringan yang lebih terstruktur, baik untuk kawasan perumahan, gedung bertingkat, area komersial, maupun lingkungan dengan banyak titik pelanggan.
3. Tidak Memerlukan Catu Daya Lokal
Karena bekerja secara pasif, passive splitter tidak memerlukan sumber listrik lokal untuk melakukan pembagian sinyal optik. Hal ini dapat menyederhanakan kebutuhan daya pada titik distribusi tertentu dan mengurangi kebutuhan pemeliharaan yang berkaitan dengan komponen elektronik aktif di lokasi tersebut.
Meskipun demikian, perangkat jaringan aktif seperti OLT dan ONT tetap membutuhkan sumber daya sesuai spesifikasinya. Passive splitter juga tetap memerlukan pemasangan, perlindungan fisik, dan pemeliharaan koneksi yang benar.
4. Membantu Perencanaan Distribusi Jaringan
Pemilihan rasio splitter memungkinkan perancang jaringan menyesuaikan distribusi optik dengan kebutuhan jumlah pelanggan dan kondisi jalur kabel. Rasio yang tepat membantu menyeimbangkan jumlah output dengan ketersediaan daya optik pada setiap cabang.
Perencanaan ini perlu dilakukan sejak awal agar sinyal yang diterima di sisi pelanggan tetap berada dalam rentang daya yang sesuai. Penggunaan splitter dengan rasio terlalu tinggi tanpa perhitungan yang memadai dapat menyebabkan daya optik yang diterima menjadi tidak mencukupi.

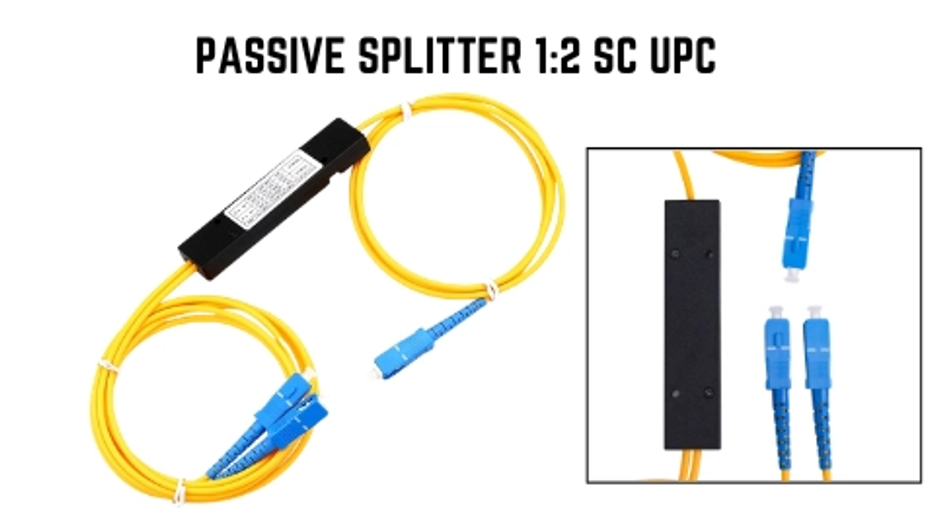

Mengenal Fasser Passive Splitter Mini Tube SC/UPC
Fasser Passive Splitter Mini Tube SC/UPC merupakan produk yang dapat dipertimbangkan dalam pemilihan komponen untuk kebutuhan distribusi sinyal fiber optic. Nama produk tersebut menunjukkan penggunaan konektor SC/UPC, yang merupakan salah satu jenis konektor fiber optic dengan permukaan ferrule berjenis Ultra Physical Contact.
Konektor SC menggunakan mekanisme pemasangan berbentuk push-pull, sehingga dapat membantu proses penyambungan dan pelepasan koneksi ketika dilakukan sesuai prosedur. Sementara itu, UPC mengacu pada bentuk pemolesan ujung ferrule yang dirancang untuk menghasilkan kontak optik dengan refleksi balik yang rendah.
Kesesuaian konektor perlu diperhatikan ketika passive splitter diintegrasikan ke dalam sistem distribusi optik. Jenis konektor pada perangkat harus sesuai dengan konektor pada kabel atau adaptor yang digunakan. Konektor yang tidak sesuai dapat memerlukan adaptor tambahan atau menyebabkan sambungan tidak dapat dipasang sebagaimana mestinya.
Sebelum memilih Fasser Passive Splitter Mini Tube SC/UPC, periksa informasi resmi mengenai rasio pembagian, jumlah port input dan output, panjang gelombang operasi, insertion loss, return loss, serta konfigurasi konektornya. Informasi tersebut diperlukan untuk memastikan produk sesuai dengan desain jaringan yang akan diterapkan.
Hal yang Perlu Diperhatikan Saat Memilih Passive Splitter
Memilih passive splitter tidak cukup hanya dengan mempertimbangkan jumlah output atau jenis konektor. Ada beberapa aspek teknis yang perlu diperiksa agar perangkat dapat digunakan sesuai kebutuhan.
Rasio Pembagian Sinyal
Tentukan jumlah jalur output yang diperlukan berdasarkan jumlah pelanggan atau titik distribusi yang akan dilayani. Rasio 1:2, 1:4, 1:8, dan konfigurasi lainnya memiliki karakteristik kehilangan daya yang berbeda. Semakin besar rasio pembagian, semakin besar pula daya optik yang umumnya hilang akibat pembagian.
Insertion Loss
Insertion loss menunjukkan besarnya kehilangan daya optik ketika sinyal melewati komponen. Nilai ini penting untuk menghitung optical power budget secara keseluruhan, termasuk kehilangan daya pada kabel, konektor, sambungan, dan komponen lain.
Jenis Konektor
Pastikan tipe konektor pada splitter sesuai dengan koneksi yang digunakan dalam instalasi. Untuk konfigurasi SC/UPC, periksa apakah kabel dan adaptor pendukung juga kompatibel. Hindari menghubungkan konektor UPC secara langsung dengan konektor APC karena perbedaan bentuk pemolesannya dapat menyebabkan performa koneksi yang buruk dan berisiko merusak permukaan kontak.
Kebutuhan Instalasi
Perhatikan lokasi pemasangan, perlindungan terhadap debu dan kelembapan, pengelolaan kabel, serta kebutuhan ruang untuk perawatan. Penempatan komponen yang tepat membantu menjaga koneksi tetap terorganisasi dan memudahkan teknisi melakukan pemeriksaan.
Kompatibilitas dengan Jaringan
Pastikan karakteristik splitter sesuai dengan perangkat dan standar jaringan yang digunakan. Perhitungan daya optik harus memastikan bahwa sinyal yang sampai ke perangkat penerima tetap berada dalam rentang sensitivitas dan batas daya yang ditentukan oleh spesifikasi perangkat tersebut.
Pentingnya Pemasangan dan Pemeliharaan Passive Splitter
Selain pemilihan produk, kualitas pemasangan juga berpengaruh terhadap performa jaringan fiber optic. Konektor yang kotor, sambungan yang kurang baik, kabel yang mengalami tekukan berlebihan, atau pemasangan yang tidak sesuai dapat meningkatkan kehilangan daya optik.
Sebelum konektor dipasang, teknisi perlu memeriksa kebersihan permukaan kontak menggunakan alat inspeksi dan pembersih konektor yang sesuai. Pengujian daya optik juga dapat dilakukan untuk memastikan distribusi sinyal berjalan sesuai perencanaan.
Dokumentasi jalur input dan output perlu disusun dengan jelas, terutama pada jaringan dengan banyak titik distribusi. Pelabelan yang konsisten membantu teknisi mengidentifikasi koneksi saat melakukan pemeliharaan, penelusuran gangguan, atau penambahan pelanggan.
Dengan pemasangan yang benar dan pemeriksaan berkala, passive splitter dapat mendukung distribusi sinyal optik secara terencana dalam jangka panjang. Hasil akhirnya tetap bergantung pada kualitas seluruh komponen dan kondisi jaringan secara keseluruhan.
Kesimpulan
Passive splitter merupakan komponen penting dalam jaringan fiber optic karena memungkinkan daya sinyal optik dari satu jalur input dibagi ke beberapa jalur output. Perangkat ini banyak digunakan dalam jaringan FTTH untuk membantu distribusi koneksi kepada sejumlah pelanggan tanpa memerlukan catu daya lokal khusus pada splitter.
Fasser Passive Splitter Mini Tube SC/UPC dapat menjadi salah satu pilihan yang dipertimbangkan untuk kebutuhan distribusi optik, dengan tetap memperhatikan rasio pembagian, karakteristik kehilangan daya, kompatibilitas konektor, dan kebutuhan instalasi.
Pemilihan komponen yang sesuai, perhitungan optical power budget yang tepat, serta pemasangan dan pemeliharaan yang benar merupakan langkah penting untuk mendukung jaringan fiber optic yang andal. Dengan memahami cara kerja passive splitter, pengguna dan teknisi dapat merencanakan distribusi jaringan secara lebih efektif sesuai kebutuhan operasional.
