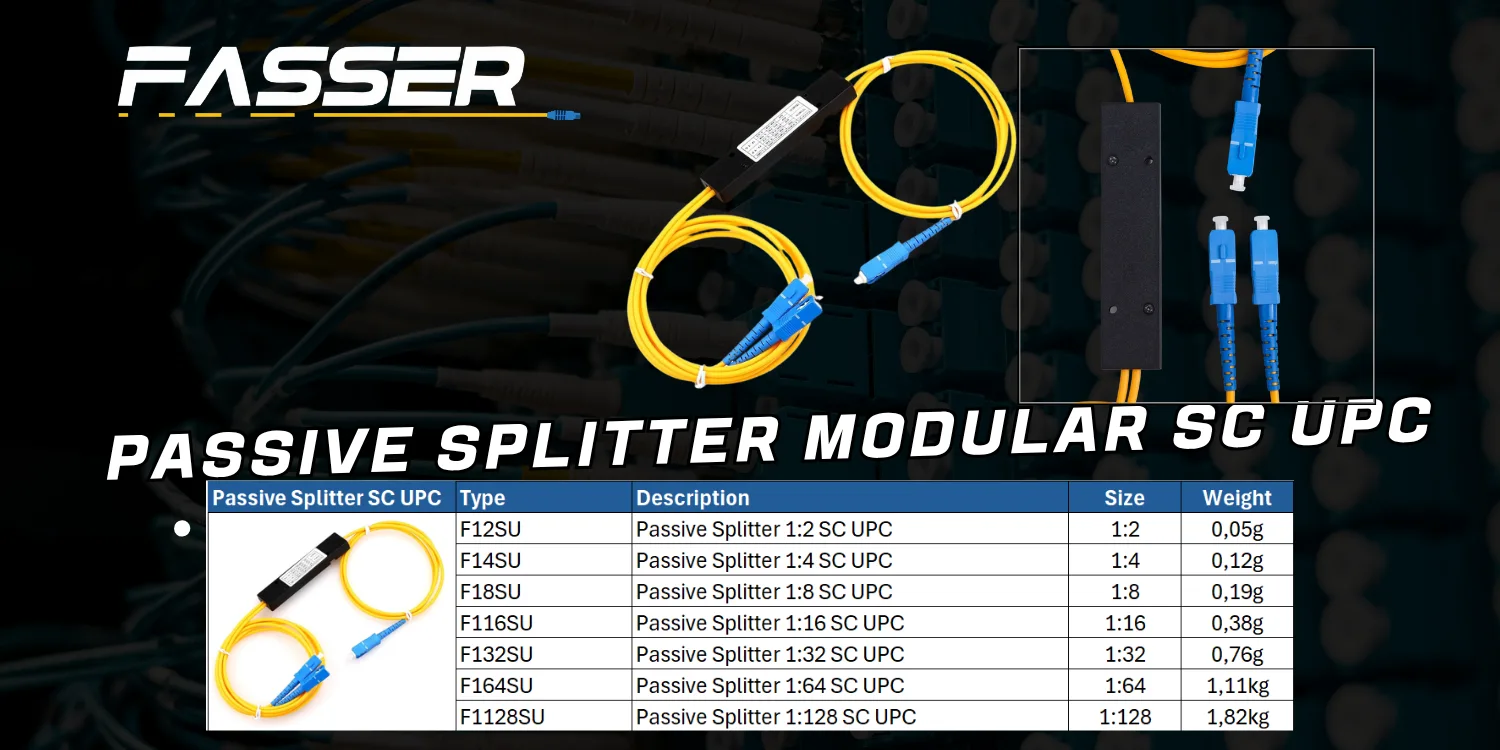

Passive Splitter Modular SC UPC adalah perangkat pembagi daya optik pada jaringan fiber. Fungsi intinya sederhana, satu jalur masuk dibagi ke beberapa jalur keluar. Pada keluarga PLC splitter, pembagian ini dilakukan di dalam chip waveguide berbasis silica, lalu dikemas dalam modul kecil agar mudah ditempatkan di panel atau box distribusi. PLC splitter sendiri sudah lama dipakai pada FTTH karena bentuknya ringkas dan karakteristiknya stabil.
Yang sering terlewat justru ada pada namanya. Nama produk ini bukan hiasan. Ia bekerja seperti label pada botol obat, tiap kata memberi petunjuk. Passive menjelaskan cara kerjanya. Modular menjelaskan bentuk fisiknya. SC UPC menjelaskan jenis ujung konektornya. Dari satu nama, pembeli sudah bisa menebak fungsi, kemasan, dan arah pemakaiannya.
Cara membaca nama Passive Splitter Modular SC UPC
Passive berarti tidak memakai listrik di tengah jalur
Kata passive berarti perangkat ini tidak membutuhkan catu daya untuk membagi sinyal. Ia tidak memperkuat cahaya, tidak mengolah sinyal, dan tidak menambah tenaga. Ia hanya membagi daya optik yang masuk ke beberapa port keluaran. Karena itu, istilah passive selalu terkait langsung dengan hitungan loss. Makin banyak cabang, makin tipis daya yang diterima tiap cabang.
Splitter berarti satu dibagi menjadi banyak
Splitter bekerja seperti satu teko teh yang dituangkan ke beberapa gelas. Isi teko tetap sama, tetapi porsi di tiap gelas mengecil saat jumlah gelas bertambah. Pada fiber optik, yang dibagi bukan cairan, melainkan daya cahaya. Secara teori, split 1:2 memberi loss sekitar 3,01 dB. Saat naik ke 1:4, loss teori menjadi 6,02 dB. Pada 1:8, angkanya 9,03 dB. Pada 1:16, angkanya 12,04 dB. Datasheet PLC splitter komersial menunjukkan angka nyata sedikit lebih tinggi dari teori karena ada loss tambahan dari fabrikasi, uniformity, dan konektor.
Modular berarti bentuknya siap ditempatkan di ruang sempit
Kata modular menjelaskan kemasan fisik splitter. Pada paper Furukawa, modul compact dipakai untuk 1×4, 1×8, dan 1×16. Ukurannya dibuat kecil agar mudah ditempatkan pada closure atau titik distribusi dengan ruang terbatas. Jadi, modular bukan soal gaya penamaan. Ini berkaitan langsung dengan kerapian instalasi dan kemudahan penataan kabel.
SC UPC berarti tipe konektor dan jenis poles ujung ferrule
SC adalah tipe konektor fiber dengan mekanisme push pull. Bentuknya tegas, mudah dipasang, dan umum di jaringan akses. UPC adalah jenis polishing pada ujung ferrule. Pada datasheet SC UPC, return loss lazim berada di angka minimal 50 dB. Angka ini penting karena pantulan balik yang lebih rendah membantu menjaga performa sambungan. Warna biru pada konektor juga sering dipakai untuk menandai UPC.
Kenapa produk ini banyak dicari di jaringan FTTH
Pada jaringan FTTH, operator atau instalatur sering perlu membagi satu jalur optik ke beberapa pelanggan atau beberapa titik distribusi. Di sinilah passive splitter dipakai. Paper Furukawa menempatkan 1×4, 1×8, dan 1×16 PLC splitter sebagai bagian dari perangkat FTTH. Artinya, kelas produk ini bukan barang pinggiran. Ia berada di jalur utama distribusi akses fiber.
Bagi pembaca non teknis, cara paling mudah melihatnya begini. Jika satu jalur utama ibarat satu jalan tol, splitter adalah gerbang yang membagi arus ke beberapa pintu keluar. Makin banyak pintu keluar, makin tipis jatah arus yang sampai ke masing masing cabang. Itu sebabnya urusan rasio split lebih penting daripada sekadar melihat jenis konektor di ujungnya.
Tabel arti istilah pada nama produk
Tabel ini membantu pembaca membaca nama Passive Splitter Modular SC UPC tanpa harus membuka datasheet satu per satu. Angkanya memakai acuan umum PLC splitter dan konektor SC UPC dari paper dan datasheet publik.
| Istilah | Arti | Dampak saat dipakai |
|---|---|---|
| Passive | Bekerja tanpa listrik di tengah jalur | Tidak memperkuat sinyal, jadi loss harus dihitung |
| Splitter | Membagi satu input ke banyak output | Menentukan jumlah cabang yang bisa dilayani |
| Modular | Dikemas dalam modul ringkas | Mudah ditempatkan di panel, box, atau closure |
| SC | Tipe konektor push pull | Mudah dipasang dan umum di jaringan akses |
| UPC | Poles ujung ferrule | Return loss umumnya minimal 50 dB |
Rasio split, bagian yang paling menentukan
1:2 dan 1:4 untuk pembagian ringan
Pada PLC splitter, 1×2 umumnya punya insertion loss maksimal sekitar 3,8 dB. Untuk 1×4, angkanya sekitar 7,2 dB. Dua rasio ini cocok untuk pembagian yang belum terlalu padat, misalnya saat satu jalur perlu dipecah ke sedikit cabang dengan jarak yang masih aman.
1:8 dan 1:16 untuk distribusi yang lebih padat
Saat rasio naik, loss ikut naik. Datasheet yang sama menunjukkan 1×8 berada di kisaran maksimal 10,3 dB, sedangkan 1×16 di sekitar 13,5 dB. Pada paper Furukawa, rata rata insertion loss hasil fabrikasi untuk 1×8 berada di 9,7 dB. Ini memberi gambaran bahwa angka lapangan memang bergerak dekat dengan pola teoritis, lalu bertambah sedikit karena faktor nyata di perangkat.
Tabel perbandingan rasio split dan loss
| Rasio split | Loss teori minimum | Insertion loss acuan PLC | Gambaran pemakaian |
|---|---|---|---|
| 1:2 | 3,01 dB | sampai sekitar 3,8 dB | Cabang kecil |
| 1:4 | 6,02 dB | sampai sekitar 7,2 dB | Distribusi ringan |
| 1:8 | 9,03 dB | sampai sekitar 10,3 dB | Distribusi menengah |
| 1:16 | 12,04 dB | sampai sekitar 13,5 dB | Distribusi lebih padat |
Angka pada tabel menggabungkan hitungan teori pembagian daya dan acuan insertion loss dari datasheet PLC splitter.
Spesifikasi yang perlu dibaca sebelum memilih
Banyak orang berhenti pada bentuk konektor. Padahal, membaca spesifikasi itu seperti membaca label gizi. Bentuk luar boleh mirip, tetapi isi teknisnya yang menentukan apakah perangkat cocok dengan jalur yang Anda siapkan.
Tabel spesifikasi acuan Passive Splitter Modular SC UPC
| Parameter | Acuan umum pada kelas produk ini |
|---|---|
| Teknologi splitter | PLC berbasis silica waveguide |
| Operating wavelength | 1260 sampai 1650 nm |
| Rasio umum | 1×2, 1×4, 1×8, 1×16 |
| Return loss splitter | lebih dari 55 dB |
| Return loss konektor SC UPC | minimal 50 dB |
| Insertion loss konektor SC UPC | sampai sekitar 0,2 dB |
| Bentuk konektor | SC dengan mekanisme push pull |
Nilai di atas bersumber dari datasheet PLC splitter dan datasheet konektor SC UPC. Untuk produk tertentu, angka pastinya tetap perlu dicocokkan ke halaman produk atau lembar data pabrikan.
Hal yang sering disalahpahami saat mencari Passive Splitter Modular SC UPC
Mengira SC UPC adalah inti utama produk
SC UPC memang penting, tetapi itu baru bicara soal ujung koneksi. Inti persoalan splitter ada pada rasio pembagian dan total loss. Orang yang hanya fokus pada konektor sering melewatkan pertanyaan paling penting, berapa sisa daya yang masih aman setelah sinyal dibagi.
Menganggap semua splitter 1:8 itu sama
Paper dan datasheet menunjukkan perbedaan kecil tetap ada antar produk, baik pada insertion loss, PDL, return loss, maupun kemasan modul. Furukawa melaporkan rata rata insertion loss 1×8 sekitar 9,7 dB, sementara datasheet komersial menaruh batas atas 1×8 di sekitar 10,3 dB. Selisih kecil seperti ini terlihat sepele di atas kertas, tetapi dalam link budget ia bisa ikut menentukan ruang napas jaringan.
Lupa melihat sisi mekanik
Ada satu sudut yang jarang dibahas di artikel pemasaran, yaitu ketahanan mekanik. Studi Applied Sciences tahun 2022 menemukan area sambungan antara fiber array dan chip PLC sebagai titik lemah pada PLC optical splitter saat diuji tarik. Artinya, memilih splitter tidak cukup dari angka loss saja. Penataan kabel dan beban tarik juga ikut memengaruhi umur pakai.
Kapan pembaca perlu memilih produk ini
Jika Anda butuh membagi satu jalur fiber ke beberapa cabang dengan format konektor SC UPC dan kemasan modul yang ringkas, produk seperti Passive Splitter Modular SC UPC masuk akal untuk dilihat lebih dulu. Logikanya sederhana. Cek jumlah cabang yang dibutuhkan. Hitung loss dari rasio split. Lalu cocokkan dengan sisa link budget di jalur Anda. Dari tiga langkah itu, keputusan biasanya jadi jauh lebih jernih.
Bagi pembaca yang baru mengenal istilah ini, cara termudah mengingatnya begini. Passive itu cara kerjanya. Modular itu bentuknya. SC UPC itu ujung konektornya. Sisanya tinggal satu pertanyaan praktis, Anda ingin membagi satu jalur menjadi berapa cabang.
Referensi ilmiah dan teknis
- Furukawa Review, PLC Products for FTTH Systems, 2004. Data modul 1×4, 1×8, 1×16, ukuran compact module, dan return loss modul.
- Precision Optical Technologies, PLC Splitters Datasheet, revisi 2024. Data operating wavelength 1260 sampai 1650 nm dan insertion loss 1×2 sampai 1×16.
- Applied Sciences, Experimental Research on In Situ Uniaxial Tensile Response of Silica Based PLC Optical Splitters, 2022. Data titik lemah mekanik pada sambungan fiber array dan chip PLC.
- OFS SC Connector Family. Data SC connector dengan mekanisme push pull.
- DIGITUS SC UPC Fiber Optic Fast Connector Datasheet. Data return loss minimal 50 dB dan insertion loss sampai 0,2 dB.
