Saat memilih patch cord fiber optic, salah satu keputusan yang sering membuat teknisi ragu adalah memilih antara tipe simplex dan duplex. Keduanya terlihat mirip secara fisik, tetapi memiliki perbedaan mendasar yang memengaruhi cara kerja jaringan.
Memilih tipe yang salah bukan hanya soal kompatibilitas fisik, tetapi juga dapat memengaruhi performa koneksi hingga kemudahan instalasi di lapangan.
Apa Itu Patch Cord Simplex?
Patch cord simplex adalah kabel fiber optic yang hanya terdiri dari satu inti serat (single fiber core) dengan satu konektor di setiap ujungnya. Kabel ini hanya dapat mengirimkan sinyal dalam satu arah dalam satu waktu.
Patch cord simplex umumnya digunakan untuk aplikasi yang memang membutuhkan satu jalur transmisi saja, seperti pada beberapa jenis modul BiDi (bi-directional) yang sudah dirancang untuk mengirim dan menerima sinyal pada satu fiber yang sama menggunakan panjang gelombang berbeda.
Apa Itu Patch Cord Duplex?

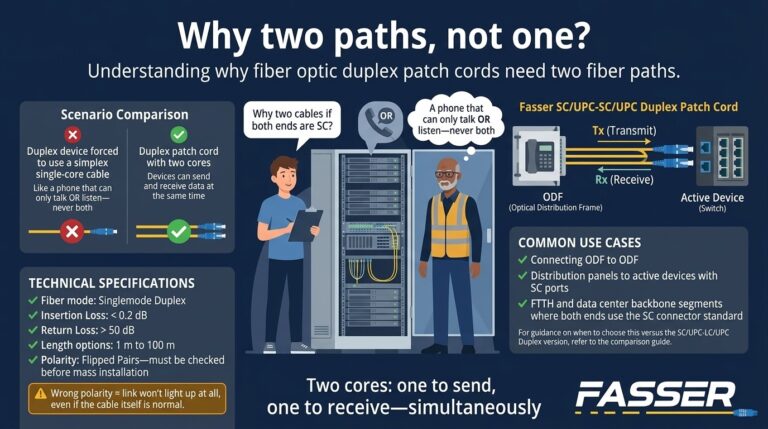

Patch cord duplex terdiri dari dua inti serat yang digabungkan menjadi satu kabel, dengan dua konektor di setiap ujungnya yang biasanya ditandai sebagai A dan B. Satu jalur digunakan untuk mengirim (TX) dan satu jalur lainnya untuk menerima (RX) sinyal.
Konfigurasi duplex adalah standar yang paling umum digunakan pada sebagian besar transceiver, switch, dan router, karena memungkinkan komunikasi dua arah secara bersamaan (full-duplex) melalui dua jalur fiber yang terpisah.

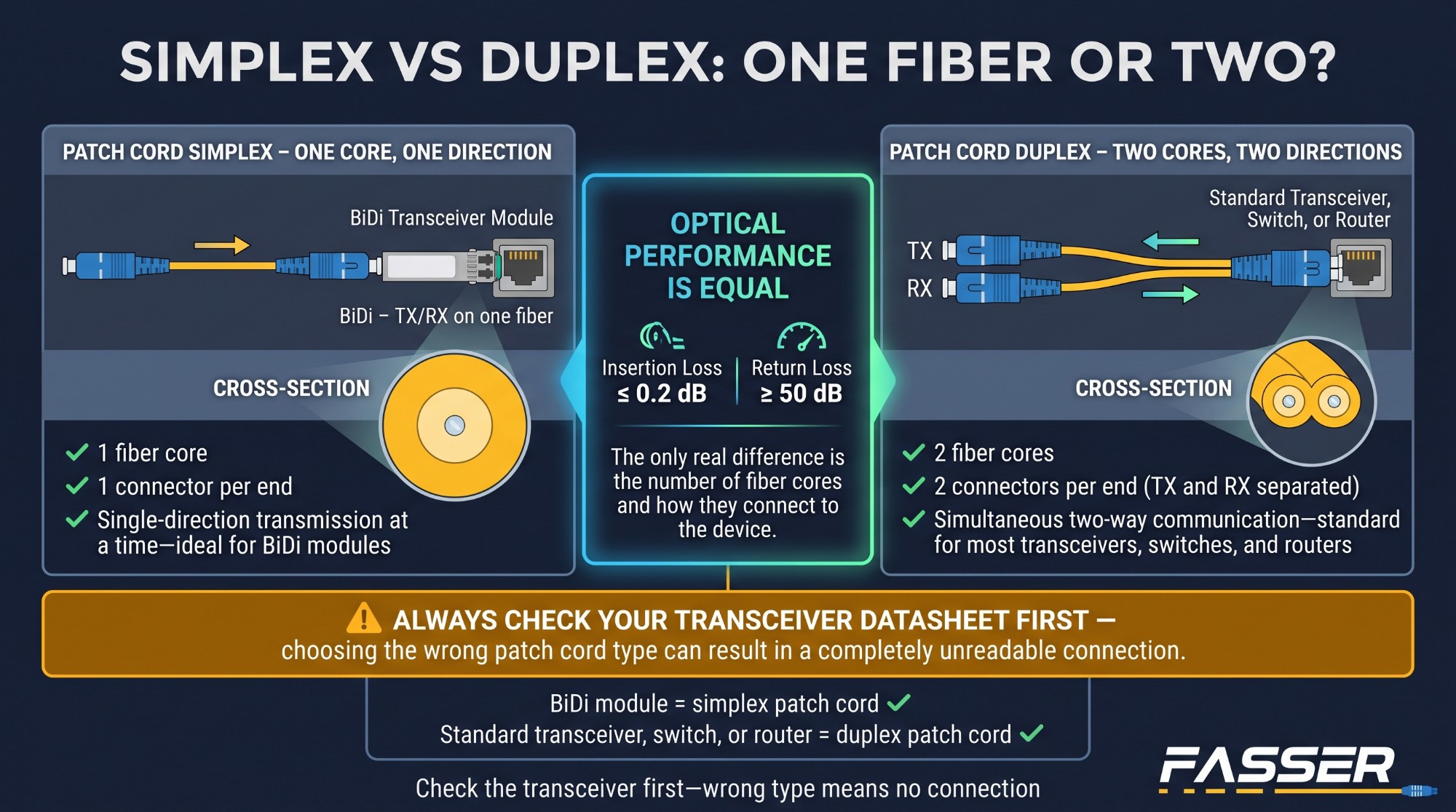

Perbandingan Spesifikasi Simplex dan Duplex
Secara performa optik, kedua tipe ini memiliki karakteristik yang setara, berdasarkan spesifikasi Fasser Patch Cord LC/UPC-SC/UPC Singlemode:
- Fiber Mode: Singlemode (tersedia dalam varian Simplex dan Duplex).
- Insertion Loss (IL): ≤ 0,2 dB.
- Return Loss (RL): ≥ 50 dB.
- Jacket: LSZH (Flame Retardant), diameter 3,0 mm.
- Rentang panjang kabel: 1m hingga 100m, sesuai kebutuhan instalasi.
Perbedaan utama bukan pada kualitas sinyal, melainkan pada jumlah inti serat dan konektor yang digunakan, yang menentukan bagaimana kabel ini dipasang pada perangkat jaringan.
Kapan Memilih Simplex, Kapan Memilih Duplex?
- Gunakan patch cord duplex jika perangkat yang digunakan, seperti sebagian besar transceiver SFP, SFP+, atau switch standar, membutuhkan jalur TX dan RX yang terpisah. Ini adalah pilihan default untuk mayoritas instalasi jaringan.
- Gunakan patch cord simplex jika perangkat secara khusus dirancang untuk modul BiDi atau aplikasi serupa yang memang hanya membutuhkan satu jalur fiber untuk mengirim dan menerima sinyal sekaligus.
- Periksa datasheet modul transceiver atau perangkat yang digunakan terlebih dahulu, karena kesalahan memilih tipe dapat menyebabkan koneksi tidak terbaca sama sekali, bukan hanya penurunan performa.
- Untuk instalasi baru tanpa kebutuhan khusus, duplex tetap menjadi pilihan yang lebih umum dan kompatibel dengan sebagian besar perangkat di pasaran.
Kesimpulan
Patch cord simplex dan duplex memiliki performa optik yang setara, namun digunakan untuk kebutuhan instalasi yang berbeda. Duplex menjadi pilihan standar untuk sebagian besar perangkat jaringan, sementara simplex digunakan untuk aplikasi khusus seperti modul BiDi. Memastikan jenis yang sesuai dengan perangkat yang digunakan adalah langkah penting sebelum melakukan instalasi.
Untuk kebutuhan patch cord dan perlengkapan fiber optic lainnya yang sesuai dengan instalasi Anda, konsultasikan kebutuhan jaringan fiber optic Anda bersama Fasser.
