Visual Fault Locator, Senter Merah yang Bikin Kabel Fiber Mengaku

Kenali Visual Fault Locator dari fungsi, panjang gelombang 650 nm, mode CW dan pulse, serta alasan cahaya merah bisa membantu menemukan putus dan tekukan pada kabel fiber.

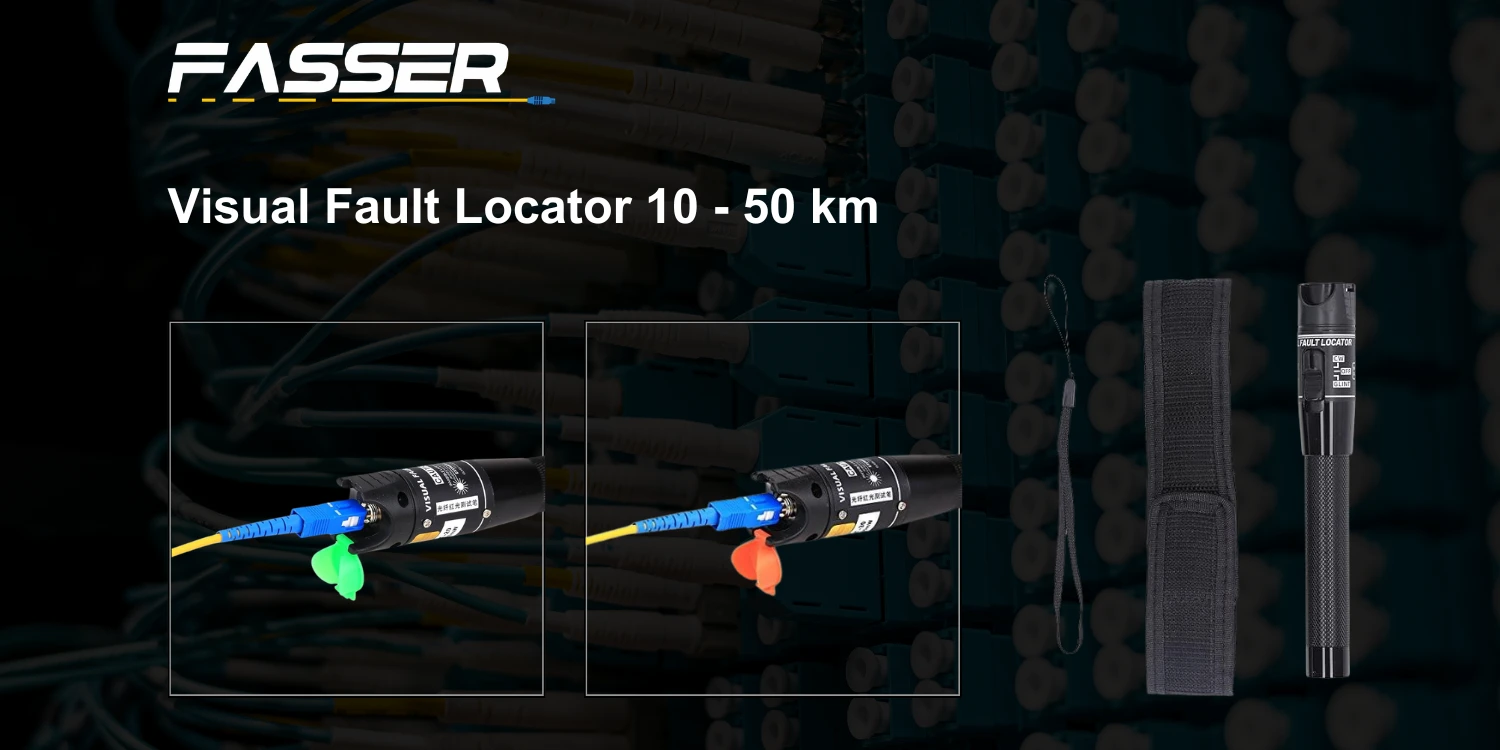

Visual Fault Locator atau VFL adalah alat yang menyuntikkan cahaya merah tampak ke dalam serat optik untuk mengecek kontinuitas, menelusuri jalur fiber, melihat polarity, dan membantu menemukan titik gangguan seperti putus, tekukan tajam, sambungan jelek, atau konektor yang mating nya kurang pas. FOA, AFL, dan Fluke sama sama menempatkan VFL sebagai alat cepat untuk tracing dan fault finding secara visual, bukan alat ukur loss yang rinci.

Kalau dibikin simpel, VFL itu mirip senter interogasi buat kabel fiber. Kabel yang kelihatannya anteng bisa tiba tiba ngaku saat ada cahaya merah yang bocor di titik tertentu. Di situlah letak serunya. Fiber pada dasarnya dirancang untuk menjaga cahaya tetap berjalan di dalam inti, jadi saat cahaya malah rembes keluar, biasanya ada sesuatu yang tidak beres di jalurnya.

Kenapa Kabel Fiber Bisa Membocorkan Cahaya

Serat optik bekerja dengan memandu cahaya di dalam inti. Saat jalurnya mulus, cahaya tetap terkunci. Tapi ketika fiber mengalami macro bending, putus, atau koneksi yang jelek, sebagian cahaya bisa keluar dari jalur pandunya. Itulah alasan cahaya merah dari VFL bisa terlihat di area yang bermasalah. AFL menjelaskan red laser akan keluar dari sharp bends, breaks, dan poorly mated connectors, sedangkan Fluke menyebut cahaya merah bisa membantu menunjukkan breaks, bad splices, dan high loss bends.

Dari sisi riset, efek tekukan ini bukan omong kosong. Studi tentang FTTB menunjukkan coiling, macrobending, dan panjang patch cord dapat menaikkan attenuation di sisi terminasi dan memengaruhi stabilitas jaringan. Di ranah akademik lain, mekanisme macrobending juga dipakai justru untuk sensor, karena tekukan memang membuat cahaya kehilangan daya saat merambat di serat. Jadi, saat VFL memperlihatkan kebocoran cahaya di area tekukan, itu nyambung banget dengan sifat fisika serat optik.

Cara Kerja VFL dengan Bahasa yang Gampang

Cara kerjanya sederhana. VFL memasukkan laser merah tampak, umumnya di sekitar 650 nm, ke salah satu ujung fiber. Kalau jalur kabel masih lurus dan sambungannya sehat, cahaya akan tetap berjalan di dalam serat dan biasanya muncul di ujung satunya. Kalau ada patah, retak, tekukan tajam, atau konektor bermasalah, cahaya akan bocor di lokasi itu dan terlihat seperti titik atau semburat merah. Karena itu VFL enak dipakai untuk cek cepat tanpa harus langsung lompat ke alat yang lebih ribet.

Di lapangan, mode pulse sering terasa lebih gampang ditangkap mata dibanding cahaya yang menyala terus. Fluke menyebut continuous dan flashing modes memudahkan identifikasi, sementara AFL juga menyediakan CW dan pulsating modes untuk kebutuhan yang mirip. Jadi kalau jalurnya ramai atau pencahayaan ruangan bikin silau, mode kedip sering lebih enak buat berburu titik bocor.

Masalah Apa Saja yang Bisa Ketahuan

VFL paling enak dipakai untuk empat hal. Pertama, continuity check, yaitu memastikan fiber nyambung dari ujung ke ujung. Kedua, tracing, yaitu menandai serat mana yang sedang kita cari di patch panel. Ketiga, mencari break, sharp bend, dan connector issue. Keempat, bantu membaca fault yang terlalu dekat dengan ujung link, area yang kadang masuk dead zone pada OTDR. AFL menulis jelas bahwa VFL bisa jadi pelengkap OTDR karena mampu mencari fault di dead zone.

Buat pembaca awam, bayangkan begini. OTDR itu seperti peta kota yang bisa kasih gambaran jalur lebih luas. VFL itu seperti senter yang dipakai buat cek titik sempit di depan mata. Jadi ketika masalah ada di patch cord pendek, konektor di panel, atau serat yang ketekuk di tray, VFL sering terasa lebih sat set.

Baca Spek VFL Tanpa Pusing

Angka yang paling sering muncul pada VFL adalah 650 nm. Ini berarti sumber cahayanya berada di spektrum merah yang bisa dilihat mata. Pada salah satu model industri dari AFL, versi low power 1,0 mW diklaim punya jangkauan sekitar 4 km, sedangkan versi 5,0 mW punya jangkauan sekitar 10 km. Model itu juga memakai adaptor universal 2,5 mm untuk FC, SC, ST dan adaptor 1,25 mm untuk LC serta MU.

Agar gampang dibaca, lihat tabel ini.

Parameter	Nilai umum	Arti buat pemula
Panjang gelombang	sekitar 650 nm	cahaya merah yang kelihatan mata
Output power	sekitar 1,0 mW sampai 5,0 mW	makin tinggi biasanya jangkauan makin jauh
Mode	CW dan pulse	menyala terus atau berkedip
Adaptor konektor	2,5 mm dan 1,25 mm	menyesuaikan SC, FC, ST, LC, MU
Range acuan	sekitar 4 km sampai 10 km	tergantung daya keluaran dan kondisi fiber

Data pada tabel ini diringkas dari spesifikasi AFL serta keterangan fungsi dari Fluke.

Ada satu hal yang sering bikin orang salah paham. Angka 10 km bukan berarti semua fault di 10 km pasti selalu kelihatan jelas. Jarak efektif tetap dipengaruhi kondisi fiber, jenis gangguan, jaket kabel, dan seberapa besar cahaya bisa keluar ke permukaan. Jadi spek range itu lebih enak dibaca sebagai patokan kerja, bukan angka sakti. Ini juga selaras dengan cara AFL menjelaskan range sebagai fitur alat, bukan janji mutlak untuk semua kondisi lapangan.

VFL Bukan Raja Semua Alat Tes

VFL itu cepat, simpel, dan praktis, tapi bukan alat yang mengerjakan semuanya. Fluke menyebut VFL sebagai cable continuity tester yang membantu locate fibers, verify continuity dan polarity, serta menemukan breaks di cable, connector, dan splice. Sementara AFL menyebutnya pelengkap OTDR, bukan pengganti. Jadi kalau yang dibutuhkan adalah angka loss, event map, atau analisis link yang lebih dalam, VFL belum cukup sendirian.

Supaya lebih kebayang, lihat tabel ini.

Alat	Paling enak dipakai untuk	Hasil yang dicari
Visual Fault Locator	tracing, continuity check, break dekat ujung, bend, connector issue	petunjuk visual berupa cahaya bocor
OTDR	analisis link lebih panjang dan event di sepanjang jalur	posisi event dan karakter loss
Optical Power Meter	cek daya optik di ujung link	angka level daya

Peran VFL pada tabel ini dirangkum dari FOA, AFL, dan Fluke.

Kenapa VFL Enak Buat Patch Panel dan Kabel Pendek

Salah satu area yang sering bikin teknisi ngelus dada adalah patch panel. Kabel banyak, warna mirip, label kadang kurang rapi, dan gangguan kecil bisa nyelip di area dekat konektor. Di kondisi seperti ini, VFL enak karena tinggal suntikkan cahaya ke satu ujung lalu cari serat mana yang menyala atau bocor. FOA menyebut visible source berguna untuk tracing transmitter ke receiver dan continuity check, sedangkan AFL dan Fluke sama sama menyebut identifikasi fiber di patch panel sebagai penggunaan umum.

Alat ini juga sering terasa relevan saat masalah ada di jarak pendek. Justru di situ VFL punya panggung sendiri karena fault dekat ujung sering lebih gampang dicari lewat cahaya tampak dibanding menebak dari gejala umum. AFL secara eksplisit menulis VFL bisa membantu fault finding di dead zone OTDR.

Fakta Unik tentang Visual Fault Locator

Fakta pertama, VFL bekerja dengan memanfaatkan hal yang sebetulnya ingin dihindari oleh sistem fiber, yaitu kebocoran cahaya. Jadi alat ini menarik karena ia tidak melawan sifat rusak itu, malah memanfaatkannya buat deteksi cepat. Prinsip itu sejalan dengan berbagai studi macrobending yang menunjukkan loss memang muncul saat fiber ditekuk dan sebagian cahaya lolos dari jalur pandunya.

Fakta kedua, beberapa model VFL industri sudah membawa dua adaptor konektor sekaligus. AFL misalnya menyertakan adaptor universal 2,5 mm untuk FC, SC, ST dan adaptor 1,25 mm untuk LC serta MU. Jadi alat kecil ini bisa luwes dipakai di banyak skenario konektor, tidak mentok di satu jenis saja.

Fakta ketiga, mode kedip bukan gimmick. Fluke menyebut flashing mode membantu identifikasi, dan itu masuk akal karena mata manusia cenderung lebih cepat menangkap perubahan cahaya daripada cahaya yang diam terus. Buat ruang panel yang ramai, fitur ini lumayan menyelamatkan waktu.

Fakta keempat, VFL kadang lebih berguna justru saat masalahnya terlihat receh. Tekukan terlalu tajam di tray, konektor yang tidak duduk manis, atau splice yang kurang pas bisa memicu glow merah yang gampang terlihat. AFL dan Fluke sama sama menyebut sharp bends, breaks, faulty connectors, splices, dan continuity sebagai target utama alat ini.

Hal yang Perlu Dicek Sebelum Memakai VFL

Pertama, cek dulu jenis konektornya. Kalau konektornya LC atau MU, kamu perlu adaptor 1,25 mm. Kalau SC, FC, atau ST, biasanya cocok dengan adaptor 2,5 mm. Detail ini muncul jelas di spesifikasi AFL dan juga di deskripsi produk Fluke yang menyebut kompatibilitas 2,5 mm dan 1,25 mm.

Kedua, pilih mode yang sesuai. Untuk cek cepat di meja kerja, CW kadang cukup. Untuk ruang yang lebih terang atau panel yang padat, pulse sering lebih gampang dilihat. Ketiga, jangan terlalu pede menganggap semua gangguan bisa selesai dengan VFL. Kalau setelah pengecekan visual masih ada gejala loss atau performa link tetap aneh, baru naik kelas ke alat ukur yang bisa memberi data lebih detail. Peran ini selaras dengan posisi VFL sebagai alat continuity dan fault locating, sementara OTDR dipakai sebagai pelengkap analisis yang lebih dalam.

Keempat, pakai dengan disiplin karena sumbernya adalah visible red laser. AFL mencantumkan Class 3R pada salah satu modelnya. Jadi walau bentuknya kecil dan mirip pointer, tetap perlakukan seperti alat uji optik, bukan mainan.

Penutup singkat

Visual Fault Locator kelihatan sederhana, malah cenderung kalem. Tapi justru di situlah nilai utamanya. Saat kabel fiber sedang bikin drama, alat ini tidak banyak ceramah. Ia cukup memasukkan cahaya merah, lalu membiarkan kabel menunjukkan sendiri titik yang bermasalah. Buat pemula, itu cara paling enak untuk mulai paham bahwa pada jaringan fiber, masalah besar sering muncul dari kebocoran cahaya yang kelihatannya kecil banget.

Referensi ilmiah dan teknis

FOA, Visual Tracing and Fault Location, untuk fungsi tracing dan continuity check pada VFL.
AFL VFI4 Visual Fault Identifier, untuk 650 nm, mode CW dan pulse, range 4 km dan 10 km, adaptor 2,5 mm dan 1,25 mm, serta peran VFL di dead zone OTDR.
Fluke Networks VisiFault, untuk fungsi continuity, polarity, break, connector, splice, serta continuous dan flashing modes.
Brilliance Research of Artificial Intelligence, studi FTTB tentang coiling, macrobending, patch cord, dan attenuation.
Applied Optics, riset macrobending loss sebagai mekanisme hilangnya daya cahaya pada serat optik.
