Dalam instalasi jaringan fiber optic outdoor, kabel dapat dipasang melalui tiga metode utama: aerial (tiang ke tiang), duct (melalui saluran bawah tanah), dan direct buried atau penanaman langsung ke dalam tanah tanpa conduit tambahan. Setiap metode memiliki karakteristik dan pertimbangan instalasi yang berbeda, sebagaimana dibahas pada kabel fiber optik outdoor: aerial, duct, dan direct buried.
Artikel ini membahas secara lebih mendalam tahapan instalasi kabel fiber optic direct buried, mulai dari persiapan jalur hingga pengujian setelah pemasangan, sebagai panduan bagi teknisi yang menangani proyek backbone atau jaringan FTTH yang melewati jalur tanah.
Apa Itu Kabel Fiber Optik Direct Buried?
Kabel direct buried adalah kabel fiber optic yang dirancang untuk ditanam langsung ke dalam tanah tanpa memerlukan pipa pelindung (conduit) tambahan. Kabel jenis ini umumnya dilengkapi lapisan pelindung ekstra, seperti armor logam (metallic armor) atau aramid yarn, serta jaket luar yang tahan terhadap kelembapan, tekanan tanah, dan gangguan hewan pengerat, bergantung pada spesifikasi produsen kabel.
Metode ini umumnya dipertimbangkan untuk jalur yang melewati area terbuka, lahan pertanian, atau rute panjang di luar kawasan padat bangunan, di mana pemasangan tiang (aerial) atau penggalian untuk duct dinilai kurang efisien.

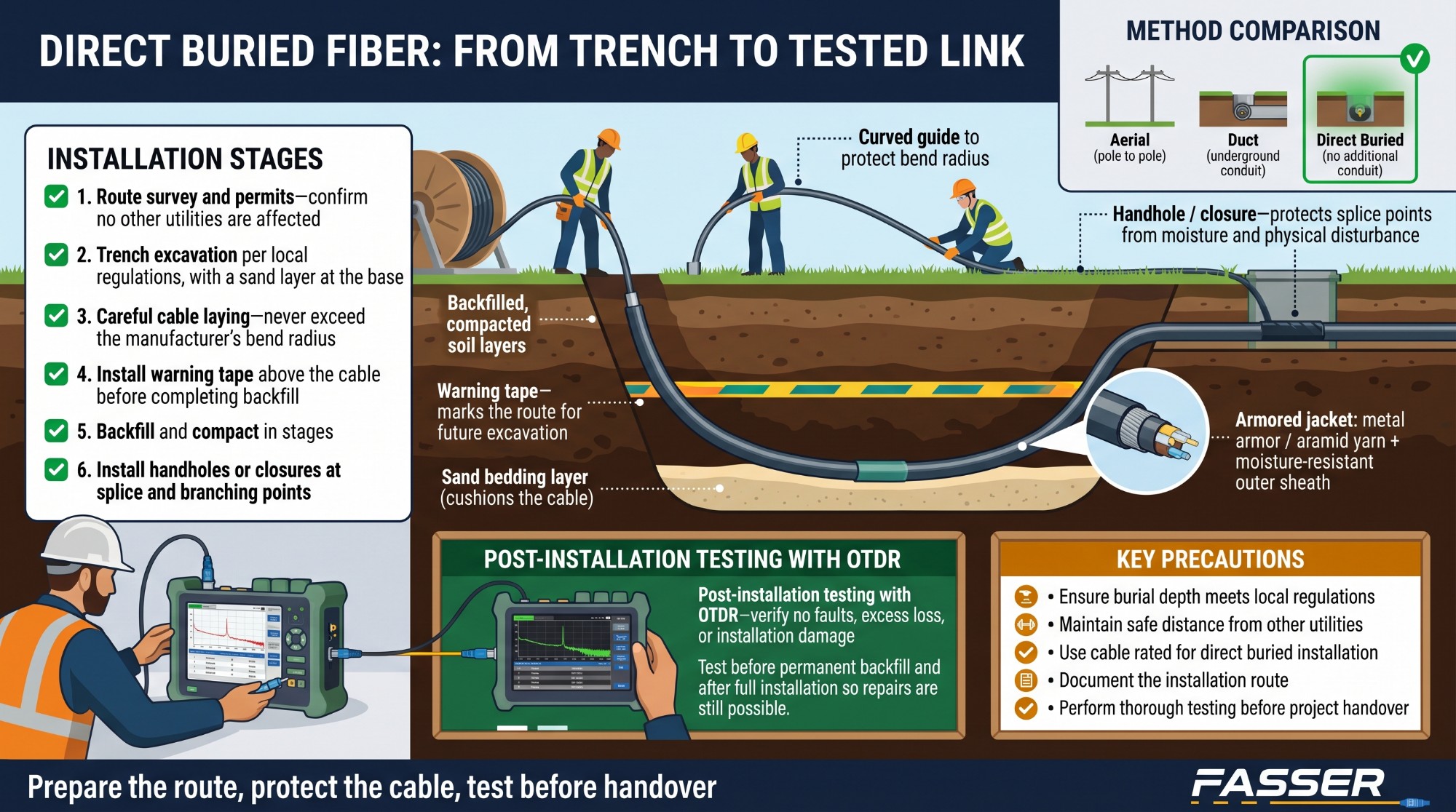

Tahapan Instalasi Kabel Direct Buried
1. Survei Jalur dan Perizinan
Sebelum penggalian dimulai, jalur kabel perlu disurvei untuk memastikan tidak ada utilitas lain seperti kabel listrik, pipa air, atau jaringan telekomunikasi lain yang berpotensi terganggu. Perizinan dari pihak berwenang maupun pemilik lahan yang dilalui juga perlu diurus sesuai regulasi setempat.
2. Penggalian Trench
Kedalaman penggalian disesuaikan dengan regulasi dan kondisi lapangan setempat, dengan mempertimbangkan risiko gangguan dari aktivitas permukaan tanah seperti kendaraan atau alat pertanian. Dasar galian sebaiknya diratakan dan diberi lapisan pasir (bedding) untuk mengurangi risiko kerusakan fisik pada kabel akibat kontak langsung dengan bebatuan atau material tajam.
3. Penggelaran Kabel
Kabel digelar dengan hati-hati agar tidak melebihi batas radius tekukan (bend radius) yang disarankan produsen. Penggelaran yang terlalu tegang atau tertekuk tajam dapat meningkatkan risiko kerusakan serat di dalam kabel.
4. Pemasangan Warning Tape
Setelah kabel digelar, lapisan pita peringatan (warning tape) biasanya dipasang beberapa puluh sentimeter di atas kabel sebelum penimbunan selesai. Pita ini membantu memberi tanda kepada pekerja galian lain di masa mendatang bahwa terdapat kabel fiber optic di bawahnya.
5. Penimbunan dan Pemadatan
Trench kemudian ditimbun kembali secara bertahap dengan pemadatan yang sesuai, agar permukaan tanah kembali stabil tanpa memberikan tekanan berlebih pada kabel di bawahnya.
6. Pemasangan Handhole dan Closure
Pada titik-titik sambungan atau percabangan, handhole atau closure dipasang untuk melindungi titik splice dari kelembapan dan gangguan fisik. Sambungan serat pada titik ini umumnya dilakukan menggunakan fusion splicer, seperti yang dibahas pada Fusion Splicer FS-200, agar hasil sambungan memiliki loss yang rendah dan tahan lama.
Pengujian Setelah Instalasi
Setelah proses penggelaran dan penyambungan selesai, jalur kabel perlu diuji menggunakan OTDR untuk memastikan tidak ada titik gangguan, loss berlebih, atau kerusakan yang terjadi selama proses instalasi. Pengujian ini penting dilakukan sebelum jalur ditimbun permanen maupun setelah seluruh instalasi selesai, agar perbaikan masih dapat dilakukan apabila ditemukan masalah. Alat seperti Optical Time Domain Reflectometer OTDR-100 dapat digunakan untuk kebutuhan pengujian ini.
Hal yang Perlu Diperhatikan dalam Instalasi Direct Buried
Pertama, pastikan kedalaman penanaman sesuai regulasi setempat. Standar kedalaman dapat berbeda-beda tergantung wilayah dan jenis area yang dilalui.
Kedua, jaga jarak aman dari utilitas lain. Hindari jalur yang terlalu berdekatan dengan kabel listrik atau pipa untuk mengurangi risiko gangguan silang.
Ketiga, gunakan kabel yang sesuai spesifikasi direct buried. Pastikan kabel memiliki proteksi yang memadai terhadap kelembapan dan gangguan hewan pengerat sesuai kondisi lapangan.
Keempat, dokumentasikan jalur instalasi. Catatan jalur dan kedalaman kabel membantu mempermudah pemeliharaan maupun pekerjaan galian lain di masa mendatang agar tidak merusak kabel yang sudah tertanam.
Kelima, lakukan pengujian menyeluruh sebelum serah terima proyek. Pastikan hasil pengujian OTDR terdokumentasi sebagai bagian dari laporan instalasi.
Kesimpulan
Instalasi kabel fiber optic direct buried memerlukan perencanaan jalur, persiapan trench, serta prosedur penyambungan dan pengujian yang cermat agar jaringan yang dibangun dapat bertahan lama dengan kualitas sinyal yang terjaga. Dibandingkan metode aerial yang dibahas pada panduan instalasi kabel fiber optik aerial, direct buried umumnya dipertimbangkan untuk jalur yang melewati area terbuka atau lahan tanpa infrastruktur tiang yang memadai.
