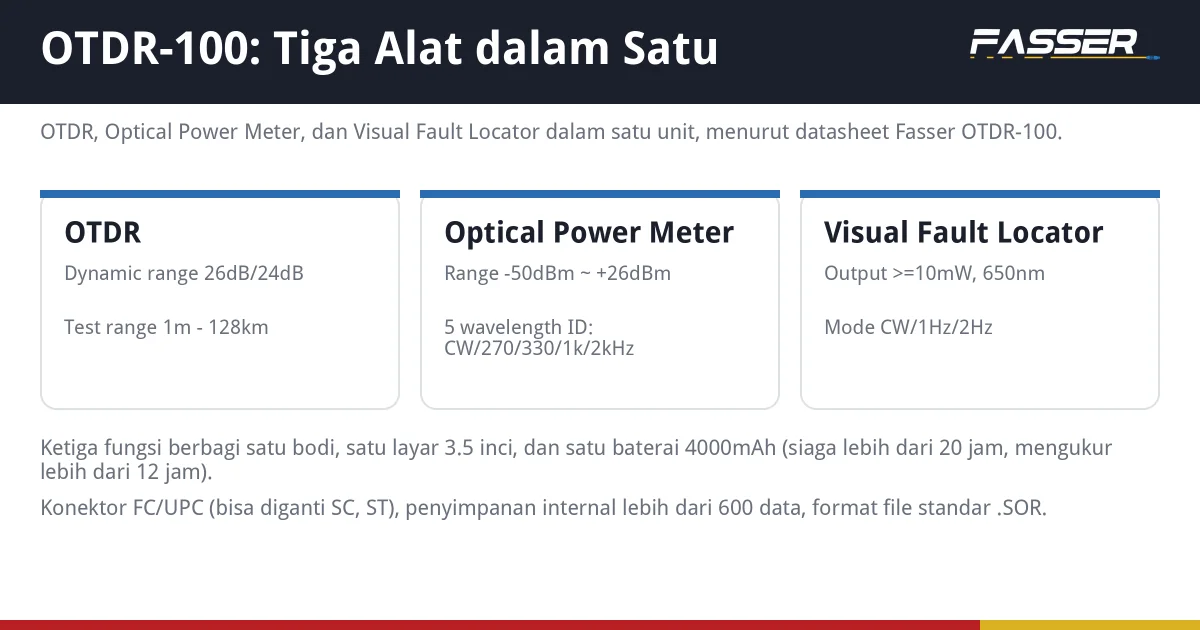

Optical Time Domain Reflectometer OTDR-100 dari Fasser adalah alat uji fiber optik yang menggabungkan tiga fungsi dalam satu unit: OTDR untuk memetakan trace dan lokasi event, Optical Power Meter untuk mengukur daya sinyal, dan Visual Fault Locator untuk pemeriksaan visual cepat. Artikel ini merangkum spesifikasi lengkapnya dari datasheet dan kapan ketiga fungsi itu berguna.
Untuk pengujian loss tautan dengan sumber cahaya dan optical power meter, baca panduan Optical Light Source Fasser OLS-UE.
Spesifikasi Fungsi OTDR
| Panjang gelombang | 1310nm / 1550nm |
| Tipe fiber | G.652 |
| Dynamic range | 26dB (1310nm) / 24dB (1550nm) |
| Event blind zone | 2,5 m |
| Attenuation blind zone | 8 m |
| Jangkauan uji | 1 m sampai 128 km |
| Pulse width | 3 ns sampai 10 μs |
| Sampling points | 16k sampai 128k |
| Format file | Standar SOR |
Dynamic range dan pulse width ini menentukan seberapa jauh dan seberapa detail trace yang bisa diukur; hubungan keduanya dibahas di dynamic range OTDR.
Spesifikasi Fungsi Optical Power Meter
| Jangkauan panjang gelombang | 800nm sampai 1700nm |
| Jangkauan ukur | -50dBm sampai +26dBm |
| Ketidakpastian | 5% |
| Identifikasi frekuensi | CW/270/330/1kHz/2kHz |
| Konektor | Universal joint FC/SC/ST |
Spesifikasi Fungsi Visual Fault Locator
| Panjang gelombang | 650nm |
| Daya keluaran | ≥10mW |
| Mode | CW / 1Hz / 2Hz |
| Konektor | FC/SC/ST |
Spesifikasi Umum: Layar, Baterai, dan Penyimpanan
- Layar: toughened glass, 3,5 inci warna LCD.
- Baterai: 3,7V 4000mAh, siaga lebih dari 20 jam, mengukur lebih dari 12 jam.
- Penyimpanan: internal lebih dari 600 data, eksternal TF card.
- Interface data: Micro USB.
- Ukuran dan berat: 173 x 82 x 37 mm, 350 gram.
- Konektor OTDR/light source: FC/UPC, bisa diganti ke SC atau ST.
- RJ45 test range: 300 m.
Baterai lebih dari 12 jam mengukur berarti OTDR-100 biasanya bukan faktor pembatas dalam satu hari kerja; perhitungan lengkap berapa titik yang bisa diuji per hari ada di waktu uji OTDR per titik.
Kapan Tiga Fungsi Ini Berguna
- OTDR: memetakan lokasi dan loss tiap event di sepanjang kabel, untuk dokumentasi proyek dan mencari titik putus. Cara membaca hasilnya ada di cara membaca hasil OTDR.
- Optical Power Meter: mengukur daya sinyal di satu titik, untuk verifikasi cepat sebelum dan sesudah instalasi.
- Visual Fault Locator: memakai cahaya tampak untuk menemukan tekukan atau kerusakan fisik secara visual, cocok untuk pemeriksaan awal di lapangan tanpa perlu analisis trace.
Karena ketiga fungsi ada dalam satu alat, teknisi tidak perlu membawa tiga perangkat terpisah untuk pekerjaan instalasi dan troubleshooting sehari-hari.
Pertanyaan yang Sering Diajukan
Berapa jangkauan uji OTDR-100?
1 meter sampai 128 km menurut datasheet, dengan dynamic range 26dB pada 1310nm dan 24dB pada 1550nm.
Apakah OTDR-100 bisa dipakai sebagai power meter saja?
Bisa. Fungsi Optical Power Meter berdiri sendiri dengan jangkauan -50dBm sampai +26dBm, terpisah dari fungsi OTDR.
Berapa lama baterai OTDR-100 tahan?
Menurut datasheet, siaga lebih dari 20 jam dan mengukur lebih dari 12 jam dalam satu pengisian penuh.
Detail produk dan pemesanan ada di halaman OTDR-100.
