ODF dan OTB: Pengertian, Fungsi, dan Perbedaannya [Panduan 2026]

OTB (Optical Termination Box) adalah kotak terminasi yang menjadi titik sambung antara kabel fiber optik dari luar dengan perangkat di dalam ruangan, tempat kabel dilindungi, disambung, dan didistribusikan ke port-port pelanggan atau perangkat jaringan.

Setiap 60 menit downtime jaringan di sebuah data center rata-rata merugikan perusahaan sebesar $300.000 menurut laporan Gartner. Sebagian besar insiden itu bukan karena kabel putus atau perangkat aktif rusak. Penyebabnya jauh lebih sederhana: manajemen terminasi fiber optik yang buruk.

Di sinilah peran Optical Distribution Frame & Optical Termination Box (ODF-OTB) menjadi krusial. Dua perangkat ini sering dianggap remeh oleh banyak perancang jaringan, padahal keduanya adalah fondasi keandalan setiap infrastruktur fiber optik modern.

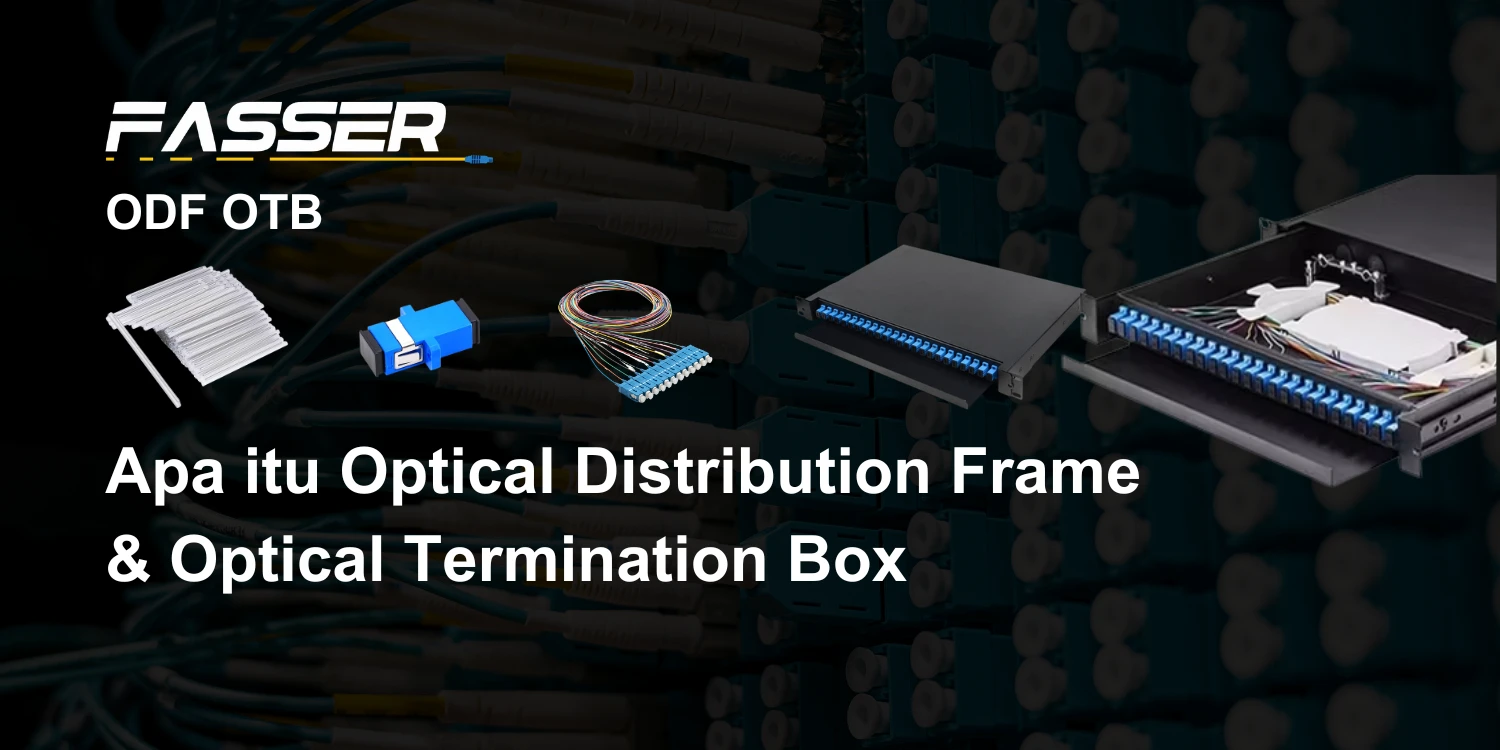

Apa Itu Optical Distribution Frame & Optical Termination Box (ODF-OTB)?

Optical Distribution Frame (ODF) adalah panel atau rak distribusi yang berfungsi sebagai titik pusat pengelolaan sambungan kabel serat optik dalam suatu sistem jaringan. ODF menjadi tempat bertemunya kabel feeder dari luar gedung dengan distribusi internal menuju perangkat aktif seperti OLT, switch, atau router.

Optical Termination Box (OTB) adalah komponen modular yang dipasang di dalam ODF. OTB bertugas sebagai unit terminasi sekaligus splicing, tempat di mana pigtail fiber optik disambungkan ke konektor adapter agar sinyal optik bisa diteruskan dengan loss seminimal mungkin.

Jadi, jika ODF adalah “gedung distribusinya,” maka OTB adalah “ruangan kerja” di dalamnya. Keduanya tidak bisa dipisahkan dalam instalasi fiber optik skala menengah hingga besar.

Fungsi ODF dan OTB dalam Jaringan Fiber Optik

Banyak teknisi lapangan masih menyamakan ODF dengan sekadar “kotak tempat kabel.” Itu keliru. Fungsi keduanya jauh lebih strategis dari itu.

ODF sebagai Pusat Distribusi Sinyal

ODF bertindak sebagai demarcation point, yakni titik batas antara infrastruktur kabel luar gedung (outside plant) dengan sistem distribusi internal. Semua kabel feeder dari jalur utama diterminasi di sini sebelum didistribusikan lebih lanjut.

ODF juga menjadi titik monitoring dan pengukuran jaringan. Teknisi dapat menggunakan OTDR (Optical Time-Domain Reflectometer) langsung dari port ODF tanpa harus membongkar jalur kabel utama, mempercepat troubleshooting secara signifikan.

Untuk kebutuhan Optical Distribution Frame & Optical Termination Box (ODF-OTB) yang andal, pemilihan produk dengan desain modular sangat menentukan kemudahan ekspansi di masa depan.

OTB sebagai Unit Terminasi Modular

OTB dirancang untuk standar frame 19 inci dan dapat di-slide in/out dari ODF. Setiap unit OTB umumnya menampung 12 port adapter (SC, LC, FC, atau ST), dengan kapasitas per frame ODF bisa mencapai 144 port menggunakan 12 unit OTB.

Material tray OTB terbuat dari ABS atau PC (polycarbonate), sedangkan frame ODF menggunakan pelat SPCC 1,2 mm dengan lapisan powder coating. Kombinasi material ini memberikan perlindungan mekanis terhadap serat optik yang sangat sensitif terhadap tekukan.

Optical Distribution Frame: Komponen dan Spesifikasi Teknis

Sebelum memilih ODF, penting untuk memahami apa saja yang ada di dalamnya. Berikut komponen standar dalam satu unit ODF:

Frame/kabinet utama — Struktur 19 inci dari plat baja SPCC, kompatibel dengan semua rak server standar
Splice tray — Wadah untuk menyimpan hasil fusion splicing; biasanya menampung 12 sambungan per tray
Adapter panel — Tempat port konektor SC, LC, FC, atau ST dipasang
Cable guide/duct — Jalur pengarah kabel agar tidak membentuk tekukan tajam (radius bengkok minimum 30 mm)
Label area — Zona identifikasi jalur untuk mempercepat maintenance

Untuk menjaga patch cord fiber optik tetap dalam kondisi optimal, radius bengkok minimum ini wajib dipatuhi. Pelanggaran batas radius bengkok adalah penyebab paling umum degradasi sinyal yang tidak terdeteksi.

Jenis-Jenis ODF berdasarkan Form Factor

Tipe ODF	Kapasitas Tipikal	Penempatan	Aplikasi
Wall-Mounted ODF	12–48 port	Di dinding	Gedung kecil, ruang terbatas
Rack-Mounted ODF	24–144 port	Rak 19 inci	Data center, kantor menengah
Cabinet Type ODF	144–576 port	Stand-alone	Central office, ISP, BTS
High-Density ODF	288–864 port	Rak 19 inci, 4U–7U	Hyperscale data center

Pemilihan tipe ODF harus mempertimbangkan proyeksi kapasitas 3–5 tahun ke depan, bukan hanya kebutuhan saat ini. Sebuah studi dari Journal of Optical Communications and Networking (2019) menunjukkan bahwa kesalahan sizing infrastruktur pasif seperti ODF menghasilkan biaya re-instalasi rata-rata 2,8 kali lipat biaya awal.

OTB dalam Sistem ODF: Cara Kerja dan Kapasitas

OTB bekerja sebagai modul yang bisa dipasang dan dilepas secara independen dari frame ODF. Ini yang membuat sistem ODF-OTB unggul dibanding panel fixed yang tidak bisa diganti per modul.

Setiap OTB memiliki dua sisi fungsi: sisi splice (belakang) tempat pigtail di-fuse dengan kabel feeder, dan sisi patch (depan) tempat konektor adapter terhubung ke patch cord fiber optik menuju perangkat aktif. Desain ini memungkinkan teknisi mengakses satu OTB tanpa mengganggu modul lain di dalam frame yang sama.

Spesifikasi penting yang perlu diperhatikan saat memilih OTB:

Insertion loss: maksimum 0,5 dB per konektor (standar IEC 61754)
Return loss: minimum 45 dB untuk UPC, minimum 65 dB untuk APC
Jumlah port per modul: 12 port (standar), tersedia juga 6 port dan 24 port
Kompatibilitas konektor: SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC

Perbedaan ODF dan OTB: Mana yang Kamu Butuhkan?

Pertanyaan ini sering muncul karena banyak vendor menjual keduanya secara terpisah. Nah, jawabannya tergantung pada skala dan arsitektur jaringan yang kamu bangun.

Kalau jaringan kamu memiliki lebih dari 48 port terminasi atau akan berkembang dalam 2 tahun ke depan, pilih sistem ODF penuh dengan OTB modular. Investasi awal lebih besar, tapi ekspansi di masa depan jauh lebih hemat karena kamu hanya menambah modul OTB, bukan mengganti seluruh frame.

Untuk jaringan kecil dengan maksimal 24 port yang tidak akan berkembang, wall-mounted OTB tanpa frame ODF bisa menjadi opsi yang lebih efisien. Kabel fiber optik indoor yang digunakan di segmen distribusi dalam gedung pun bisa lebih pendek dengan penempatan OTB yang strategis.

Fakta yang jarang disebut: Sistem ODF modular menggunakan OTB memiliki rata-rata MTTR (Mean Time To Repair) 40% lebih cepat dibanding sistem non-modular, karena teknisi bisa mengisolasi dan mengganti satu modul tanpa downtime pada modul lain.

Standar yang Berlaku untuk ODF-OTB

Apa standar internasional yang mengatur ODF dan OTB? ODF dan OTB mengacu pada standar IEC 61754 untuk antarmuka konektor serat optik, IEC 60794 untuk karakteristik kabel, dan TIA/EIA-568-B untuk sistem kabel telekomunikasi bangunan. Di Indonesia, instalasi FTTH Telkom mengacu pada STEL (Spesifikasi Teknis) internal yang kompatibel dengan standar-standar ini.

Standar-standar ini memastikan interoperabilitas antar produk dari berbagai merek. Artinya, OTB dari satu produsen seharusnya kompatibel dengan frame ODF dari produsen lain selama keduanya mengikuti spesifikasi dimensi dan koneksi yang sama.

Untuk splice tray fiber optik yang dipasang di dalam OTB, standar minimum mensyaratkan kapasitas fusion splice dengan proteksi sleeve minimal 60 mm dan radius pengarah kabel tidak kurang dari 30 mm.

Ini yang membedakan produk berstandar dengan produk generik murahan: produk berstandar mengurangi risiko micro-bending loss yang bisa menurunkan kualitas sinyal secara bertahap tanpa disadari oleh teknisi.

Cara Memilih Optical Distribution Frame yang Tepat

Ada satu analogi yang tepat untuk menggambarkan ODF: bayangkan sistem persalinan air di gedung pencakar langit. Pipa utama masuk dari bawah, didistribusikan ke setiap lantai melalui jalur yang terorganisir. Kalau “junction box” distribusinya undersized, tekanan di lantai atas akan turun. ODF bekerja persis seperti itu, tapi untuk sinyal cahaya.

Pertimbangkan faktor-faktor ini sebelum memilih:

Hitung kapasitas saat ini + proyeksi 3 tahun — Pilih frame dengan kapasitas 150% dari kebutuhan saat ini
Tentukan tipe konektor dominan — SC masih standar umum di Indonesia, LC semakin populer untuk high-density
Perhatikan material dan ketebalan pelat — Minimum SPCC 1,2 mm untuk ODF yang digunakan di lingkungan dengan getaran (dekat AC atau genset)
Cek ketersediaan spare modul OTB — Produk yang spare part-nya susah dicari adalah jebakan biaya jangka panjang
Pastikan kompatibilitas dengan rak existing — Rack server 19 inci standar harus bisa menampung ODF tanpa modifikasi

Jangan lupa bahwa kabel fiber optik outdoor yang masuk ke ODF butuh penanganan khusus: lapisan pelindung luar (sheath) harus dikupas dan distrain-relieved dengan benar sebelum serat masuk ke splice tray.

Langkah-Langkah Instalasi ODF yang Benar

Proses instalasi ODF yang salah adalah sumber masalah nomor satu dalam jaringan fiber optik baru. Ikuti urutan ini:

Pasang frame ODF ke rak server menggunakan baut M6 ke lubang square hole atau round hole sesuai tipe rak; pastikan frame terpasang di dua sisi mounting bracket
Masukkan kabel feeder melalui bukaan bawah atau samping frame; gunakan cable gland jika kabel datang dari jalur outdoor
Lakukan fusion splicing antara serat kabel feeder dengan pigtail; simpan hasil splice dalam splice tray OTB
Pasang OTB ke dalam frame dengan mekanisme slide-in; kencangkan dengan sekrup pengunci
Hubungkan pigtail ke adapter pada sisi depan OTB; pastikan konektor terdorong penuh hingga terdengar klik
Rapikan sisa serat dan pigtail menggunakan cable guide internal; jangan biarkan serat menggantung bebas
Labeli setiap port dengan informasi: nomor core, arah jalur, dan tanggal instalasi
Lakukan pengujian menggunakan optical power meter; bandingkan nilai loss dengan baseline yang diizinkan

Fiber optic pigtail SC/UPC yang digunakan dalam proses splice harus memiliki insertion loss di bawah 0,3 dB dan return loss di atas 40 dB sesuai standar Telkom Indonesia untuk jaringan FTTH.

Satu Fakta yang Jarang Dibahas

Konektor pada OTB perlu dibersihkan secara berkala. Riset yang dipublikasikan dalam Optical Fiber Technology (Elsevier, Vol. 32, 2016) membuktikan bahwa kontaminasi debu pada ferrule konektor adalah penyebab 85% degradasi sinyal yang tidak teridentifikasi dalam audit jaringan rutin. Sebuah angka yang cukup mencengangkan, gitu lho.

Artinya, perawatan ODF-OTB bukan sekadar “dicek kalau ada masalah.” Jadwal pembersihan konektor setiap 6–12 bulan menggunakan fiber optic connector cleaner harus masuk dalam SOP pemeliharaan jaringan setiap data center dan gedung perkantoran.

Panel manajemen kabel yang terpasang berdampingan dengan ODF juga turut berperan: kabel patch cord yang terlalu panjang dan menggantung bisa menciptakan tekanan pada port adapter, yang secara bertahap meningkatkan insertion loss hingga di luar batas toleransi.

ODF-OTB untuk Berbagai Skala Jaringan

Setiap segmen jaringan memiliki kebutuhan yang berbeda. Berikut panduan singkat berdasarkan skala:

Jaringan skala kecil (hingga 48 core): Wall-mounted ODF atau OTB standalone sudah cukup. Kombinasikan dengan kabel fiber optik indoor 6–12 core untuk distribusi antar ruangan.

Jaringan skala menengah (49–144 core): Rack-mounted ODF dengan 4–12 modul OTB. Tempatkan di close rack network cabinet untuk perlindungan terhadap debu dan akses yang terkontrol.

Jaringan skala besar (di atas 144 core): Cabinet type ODF atau high-density ODF dengan sistem manajemen kabel terstruktur. Diperlukan perencanaan kapasitas yang matang dan dokumentasi as-built yang akurat.

Kabel UTP Cat6 untuk segmen copper di dalam gedung seringkali berjalan paralel dengan infrastruktur fiber, keduanya memerlukan sistem terminasi yang terpisah dan terdokumentasi dengan baik.

FAQ: Pertanyaan Umum Seputar ODF-OTB

Apa perbedaan utama antara ODF dan OTB? ODF adalah frame atau rak induk tempat semua komponen terminasi fiber optik dipasang, sedangkan OTB adalah modul yang dipasang di dalam ODF dan berfungsi sebagai unit splice sekaligus patch untuk kabel serat optik.

Berapa kapasitas maksimum satu frame ODF? Frame ODF standar 19 inci dengan tinggi 2U–4U umumnya mampu menampung 12 modul OTB, dengan total kapasitas hingga 144 port menggunakan adapter SC. Untuk ODF high-density 7U, kapasitas bisa mencapai 288–576 port menggunakan adapter LC duplex.

Apakah ODF dan OTB kompatibel dengan semua jenis konektor fiber optik? Ya, selama mengikuti standar IEC 61754. OTB tersedia dalam versi SC, LC, FC, dan ST. Pemilihan tipe adapter harus disesuaikan dengan jenis konektor yang digunakan pada kabel feeder dan patch cord di jaringan Anda.

Berapa lama umur pakai ODF-OTB yang dipasang dengan benar? Dengan instalasi yang benar dan perawatan rutin, frame ODF berbahan SPCC dengan powder coating memiliki umur pakai di atas 20 tahun. Komponen yang lebih sering diganti adalah adapter konektor dan splice protection sleeve, bukan frame utamanya.

Apa yang harus diperhatikan saat membeli ODF untuk proyek FTTH? Pastikan produk memenuhi spesifikasi STEL Telkom (L-055 untuk ODF FTM), gunakan material frame minimum SPCC 1,2 mm, adapter dengan brass atau zinc housing, dan sleeve adapter berbahan keramik. Fiber optic pigtail SC/UPC yang digunakan harus memenuhi spesifikasi SMF G.652D dengan insertion loss di bawah 0,25 dB.
