Setelah sambungan selesai dikerjakan (dibahas di produktivitas fusion splicer), langkah berikutnya di lapangan biasanya menguji hasilnya dengan OTDR. Sama seperti splicing, waktu per titik uji sangat dipengaruhi oleh mode yang dipilih, bukan cuma spesifikasi alatnya. Artikel ini menghitung tiga skenario waktu uji dan mengaitkannya dengan kapasitas baterai serta penyimpanan OTDR-100 dari datasheet.
Dua Mode Uji: Real-Time dan Averaging
Secara umum, OTDR punya dua cara menampilkan trace. Mode real-time menampilkan garis yang terus diperbarui dalam waktu singkat, cocok untuk cek cepat apakah ada kabel putus atau redaman tidak wajar, tapi garisnya lebih berisik (noisy) karena sinyal belum dirata-ratakan. Mode averaging mengumpulkan banyak pulsa selama beberapa detik sampai beberapa menit lalu merata-ratakannya menjadi satu trace yang lebih halus dan stabil, dipakai untuk dokumentasi resmi proyek. Semakin jauh atau semakin banyak redaman di jalur yang diuji, biasanya semakin lama averaging yang dibutuhkan agar trace tetap terbaca jelas sampai ke ujung, sebelum tenggelam di noise floor alat. Ini prinsip umum OTDR, bukan angka pasti dari satu tipe alat tertentu.
OTDR-100 dari Fasser punya dynamic range 26dB pada 1310nm dan 24dB pada 1550nm menurut datasheet, dengan jangkauan uji 1 meter sampai 128 km dan lebar pulsa 3ns sampai 10μs. Semakin lebar pulsa dan semakin lama averaging yang dipilih, semakin jauh dan semakin redup event yang bisa terlihat, dengan konsekuensi waktu uji lebih lama.

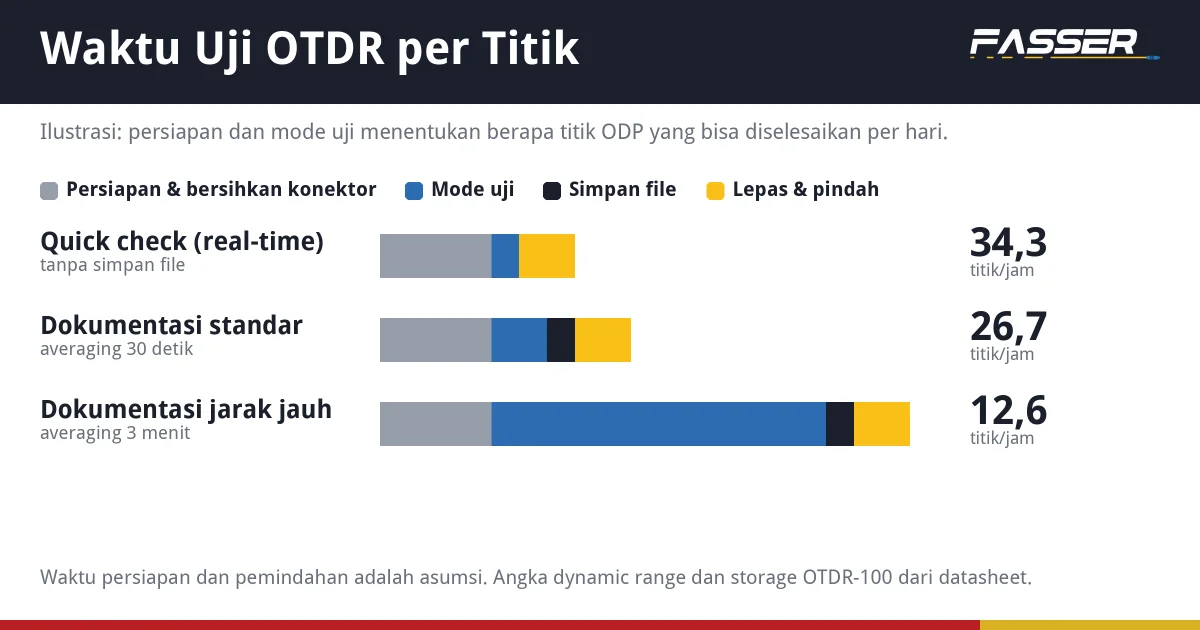

Tiga Skenario Waktu per Titik
Model ilustrasi berikut memakai asumsi 1 menit untuk memasang dan membersihkan konektor, dan 30 detik untuk melepas dan berpindah ke titik berikutnya. Waktu mode uji dan simpan file adalah pilihan pengguna, bukan spesifikasi tetap alat.
| Skenario | Waktu per titik | Titik per jam | Titik per hari (8 jam) |
|---|---|---|---|
| Quick check (real-time, tanpa simpan) | 1 menit 45 detik | 34,3 | ~274 |
| Dokumentasi standar (averaging 30 detik) | 2 menit 15 detik | 26,7 | ~213 |
| Dokumentasi jarak jauh (averaging 3 menit) | 4 menit 45 detik | 12,6 | ~101 |
Selisihnya besar: dokumentasi jarak jauh menyelesaikan sekitar sepertiga titik dibanding quick check dalam waktu yang sama. Untuk pekerjaan komisioning yang mewajibkan trace tersimpan tiap titik, jadwalkan waktu berdasarkan skenario dokumentasi, bukan skenario quick check, supaya perkiraan hari kerja tidak meleset.
Baterai dan Penyimpanan Bukan Faktor Pembatas
Berbeda dengan fusion splicer yang baterainya sering menjadi batas jumlah sambungan per shift, OTDR-100 punya waktu ukur lebih dari 12 jam menurut datasheet, melebihi satu shift kerja 8 jam. Penyimpanan internalnya minimal 600 trace: pada skenario quick check tercepat (~274 titik per hari), itu cukup untuk lebih dari 2 hari kerja sebelum perlu dipindah ke TF card. Jadi pada penggunaan lapangan yang wajar, kecepatan kerja ditentukan oleh mode uji dan proses persiapan, bukan oleh baterai atau kapasitas simpan alat.
5 Cara Mempercepat Tanpa Mengorbankan Kualitas Trace
- Bersihkan konektor sebelum uji, bukan setelah hasil aneh. Konektor kotor sering memaksa uji ulang, yang jauh lebih mahal waktunya daripada pembersihan di awal.
- Pilih averaging sesuai jarak, jangan selalu maksimal. Jalur pendek tidak butuh averaging 3 menit; simpan mode itu untuk jalur panjang atau redaman tinggi mendekati batas dynamic range.
- Manfaatkan event table otomatis untuk membaca lokasi dan loss tiap event dengan cepat tanpa membaca trace manual satu per satu. Lihat OTDR event table.
- Siapkan launch cable yang benar sejak awal agar tidak perlu mengulang uji karena event blind zone menutupi sambungan pertama. Lihat launch cable OTDR.
- Beri nama file saat itu juga, bukan belakangan dari ingatan. Menyusun ulang nama file dan lokasi titik setelah pulang ke kantor memakan waktu tambahan yang tidak masuk hitungan per titik.
Dasar memilih durasi averaging dibahas lebih lanjut di OTDR averaging, dan hubungan dynamic range dengan jarak maksimum di dynamic range OTDR. Panduan dasar memakai alatnya ada di cara menggunakan OTDR.
Pertanyaan yang Sering Diajukan
Berapa titik yang wajar diuji OTDR dalam sehari?
Pada model ilustrasi di artikel ini, sekitar 100 sampai 270 titik per hari kerja 8 jam, tergantung mode uji dan apakah trace disimpan. Angka tim Anda bisa berbeda tergantung jarak antar titik dan kondisi lapangan.
Apakah mode real-time cukup untuk dokumentasi proyek?
Umumnya tidak. Real-time cocok untuk cek cepat, tapi trace-nya lebih berisik dan biasanya tidak disimpan sebagai bukti serah terima. Dokumentasi proyek sebaiknya memakai mode averaging dan disimpan sebagai file .SOR.
Apakah baterai OTDR bisa habis di tengah hari kerja?
Menurut datasheet OTDR-100, waktu ukur lebih dari 12 jam, jadi untuk satu shift 8 jam biasanya masih ada sisa. Suhu ekstrem dan usia baterai tetap bisa menguranginya.
