Cara menggunakan OTDR yang benar dimulai sebelum tombol test ditekan: memastikan fiber tidak aktif, membersihkan konektor, lalu mengisi setting yang sesuai dengan link yang diukur. Sembilan langkah di bawah disusun berurutan dari persiapan sampai file SOR tersimpan, dengan contoh angka dari OTDR-100 Fasser.
Kalau Anda baru pertama kali memegang OTDR, ikuti urutannya apa adanya. Kalau sudah terbiasa, pakai artikel ini sebagai daftar periksa sebelum mengukur di lapangan.
Yang Perlu Disiapkan Sebelum Mulai
- OTDR dengan baterai penuh. Pada OTDR-100, daya tahan saat mengukur lebih dari 12 jam.
- Launch cable (dan receive cable untuk ujung link). Fungsinya dibahas di launch cable OTDR.
- Pembersih konektor, cara memakainya ada di cara membersihkan konektor fiber optic.
- Power meter untuk memastikan fiber tidak aktif. OTDR-100 sudah punya optical power meter bawaan dengan rentang -50 dBm sampai +26 dBm.
- Data kabel: panjang perkiraan link dan nilai IOR dari datasheet kabel.

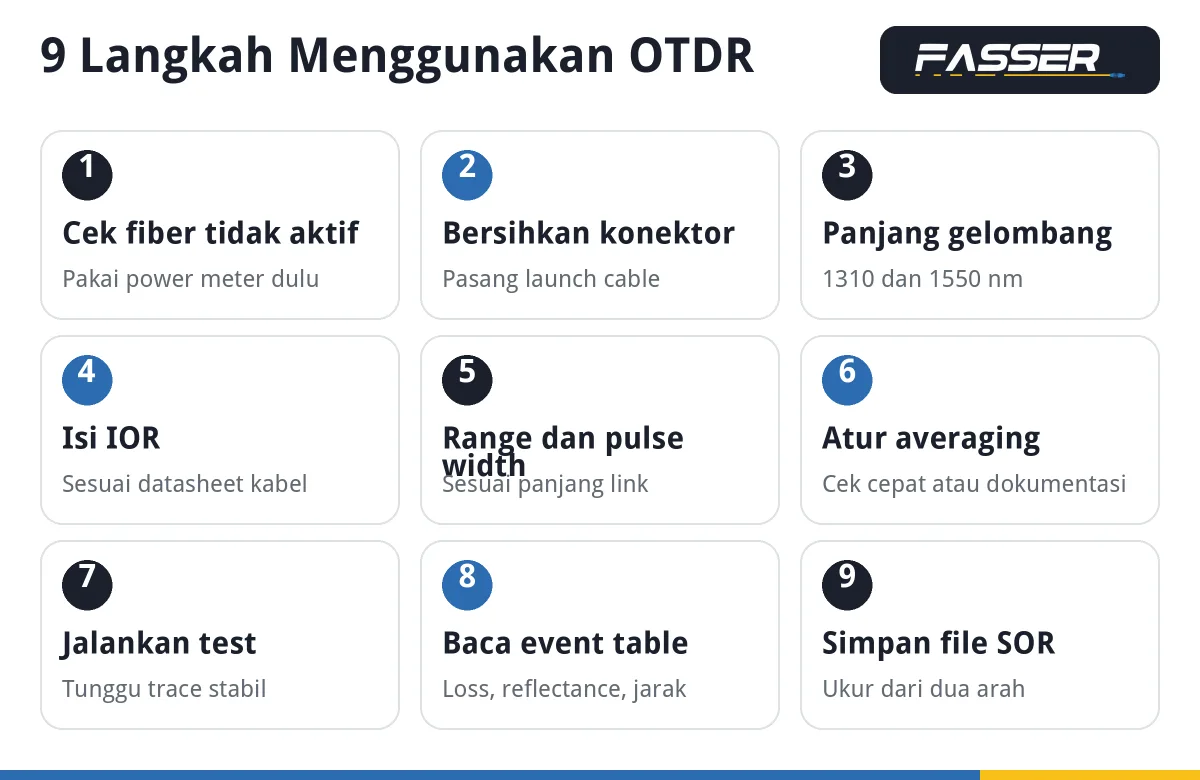

9 Langkah Menggunakan OTDR
1. Pastikan fiber tidak aktif
OTDR menembakkan pulsa laser ke dalam fiber. Jika fiber sedang membawa sinyal, misalnya jalur PON dengan OLT dan ONT terpasang, pulsa itu bisa mengganggu layanan dan berisiko merusak penerima. Lepas perangkat aktif di kedua ujung, lalu cek dengan power meter. Kalau bacaan masih menunjukkan daya, berarti masih ada cahaya di fiber dan pengukuran OTDR jangan dilanjutkan. Cara membaca nilainya ada di cara membaca nilai dBm pada optical power meter.
2. Bersihkan konektor dan pasang launch cable
Debu di ujung konektor menambah loss dan pantulan yang ikut terbaca sebagai event. Bersihkan konektor OTDR, launch cable, dan ujung fiber yang diuji. Pasang launch cable di antara port OTDR dan fiber. Tanpa launch cable, event pertama jatuh di dalam area yang tidak terbaca (dead zone), sehingga konektor pertama pada link tidak bisa dinilai. Alasannya ada di OTDR dead zone.
3. Pilih panjang gelombang
Untuk fiber single-mode G.652 yang umum di jaringan FTTH, ukur di 1310 nm dan 1550 nm. Pada 1550 nm, lengkungan kabel (macrobend) terlihat lebih jelas daripada di 1310 nm, jadi selisih hasil di antara dua panjang gelombang itu justru berguna untuk menemukan bengkokan. Penjelasan lengkap ada di wavelength OTDR dan cara mendeteksi macrobend dengan OTDR.
4. Isi index of refraction (IOR)
OTDR menghitung jarak dari waktu tempuh cahaya, dan IOR adalah angka yang dipakai untuk mengubah waktu itu menjadi meter. Ambil nilainya dari datasheet kabel yang dipasang. Untuk single-mode standar G.652, rentangnya kira-kira 1,4670 sampai 1,4700, tetapi angka pastinya berbeda antar pabrikan. IOR yang salah menggeser semua jarak event secara konsisten, dan itu berbahaya saat mencari titik putus. Bahasan lengkapnya ada di IOR pada OTDR.
5. Atur range dan pulse width
Set range (jarak ukur) sedikit lebih panjang dari link, sekitar 1,5 sampai 2 kali panjang perkiraan, supaya ujung link masuk ke dalam layar. Lalu pilih pulse width. Pulsa sempit memberi resolusi tinggi tetapi jangkauan pendek. Pulsa lebar menjangkau lebih jauh tetapi memperlebar dead zone. Panduan kasar berikut bersifat umum, bukan aturan baku:
| Panjang link | Pulse width (panduan kasar) | Alasan |
|---|---|---|
| Di bawah 2 km | Sekitar 3 sampai 10 ns | Event yang berdekatan, misalnya di dalam data center, tetap terbaca terpisah |
| 2 sampai 20 km | Sekitar 30 sampai 100 ns | Titik seimbang antara jangkauan dan resolusi untuk FTTH atau backbone menengah |
| Di atas 20 km | 1 mikrodetik ke atas | Sinyal balik dari ujung yang jauh masih cukup kuat untuk terbaca |
Detail dan contoh kasusnya ada di pulse width OTDR. OTDR-100 mendukung pulse width 3 ns sampai 10 mikrodetik, jadi ketiga rentang di atas terjangkau.
6. Atur averaging
Averaging merata-ratakan banyak pulsa supaya noise saling meniadakan dan trace lebih halus. Untuk cek cepat di lapangan, averaging singkat sudah cukup. Untuk hasil yang akan masuk dokumentasi proyek, pakai averaging lebih lama dan samakan di semua titik ukur, supaya hasil antar titik bisa dibandingkan. Menaikkan waktu dari puluhan detik ke beberapa menit hanya menambah kehalusan sedikit, jadi carilah titik yang cukup tanpa membuang waktu. Penjelasannya ada di OTDR averaging.
7. Jalankan test
Sambungkan launch cable ke fiber, lalu mulai pengukuran. Jangan menggerakkan atau menekuk kabel selama trace terbentuk, karena itu bisa mengubah hasil. Kalau ujung link tidak terlihat jelas atau trace terlalu bergerigi, naikkan pulse width atau averaging, lalu ukur ulang. Kalau trace berhenti jauh lebih pendek dari perkiraan, lanjutkan ke langkah berikutnya untuk mencari penyebabnya.
8. Baca event table
Setelah trace stabil, buka daftar event. Sambungan fusion biasanya muncul sebagai penurunan kecil tanpa pantulan, konektor sebagai penurunan dengan pantulan, dan putusnya fiber sebagai pantulan besar lalu trace habis. Perhatikan jarak, loss, dan reflectance setiap event, lalu bandingkan dengan batas proyek. Cara membacanya ada di OTDR event table dan cara membaca hasil OTDR. Kalau hasilnya menunjukkan titik putus, baca juga cara menentukan titik putus kabel fiber.
9. Simpan file SOR dan ukur dari dua arah
Simpan hasil dalam format SOR dengan nama yang konsisten, misalnya lokasi_core_arah_panjang-gelombang_tanggal. Nama yang teratur mempermudah pencarian ulang saat klien meminta bukti. Untuk link penting, ukur juga dari ujung sebaliknya karena loss sambungan bisa terbaca berbeda dari dua arah. Baca file SOR, pengukuran dua arah, dan cara menyusun laporan hasil OTDR.
Kesalahan Umum saat Menggunakan OTDR
- Mengukur fiber yang masih aktif tanpa mengecek dengan power meter.
- Tidak memakai launch cable, sehingga konektor pertama tidak terbaca.
- Memakai IOR bawaan alat tanpa mencocokkan dengan datasheet kabel.
- Memakai pulse width terlebar untuk link pendek, sehingga event berdekatan menyatu.
- Memakai averaging yang berbeda-beda antar titik ukur, lalu membandingkan hasilnya.
- Hanya mengukur dari satu arah untuk link yang akan diserahkan sebagai dokumen resmi.

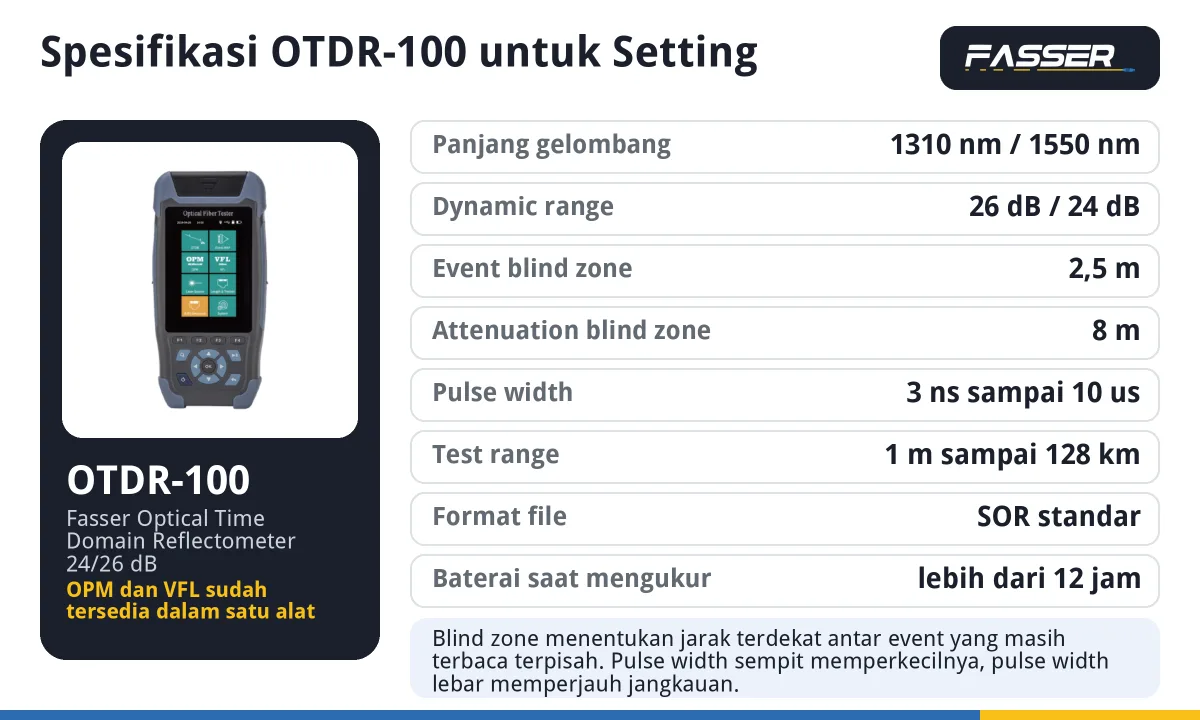

Spesifikasi OTDR yang Menentukan Setting
Beberapa angka di datasheet langsung menentukan cara Anda mengatur alat. Tabel berikut memakai OTDR-100 Fasser sebagai contoh.

Event blind zone 2,5 m menunjukkan jarak terdekat antar dua event yang masih bisa terbaca terpisah pada kondisi terbaik, sedangkan attenuation blind zone 8 m adalah jarak setelah sebuah event sebelum loss berikutnya bisa diukur akurat. Dynamic range 26/24 dB menentukan seberapa jauh dan seberapa lemah sinyal yang masih bisa dibaca di ujung link. Pilihan lain, Mini Pro OTDR, menawarkan event blind zone 1,5 m dan pulse width 1 ns sampai 20 mikrodetik. Perbedaannya dijelaskan di perbedaan OTDR dan mini OTDR.
Pertanyaan yang Sering Diajukan
Berapa lama satu kali pengukuran OTDR?
Tergantung averaging yang dipilih, dari beberapa detik untuk cek cepat sampai beberapa menit per panjang gelombang untuk hasil dokumentasi.
Apakah OTDR bisa dipakai di fiber yang sedang aktif?
OTDR standar tidak boleh. Ada OTDR khusus dengan port dan filter untuk panjang gelombang di luar jalur data, tetapi itu perangkat berbeda dan bukan fungsi OTDR biasa. Untuk pengukuran normal, pastikan fiber tidak aktif.
Apa bedanya OTDR dan power meter?
Power meter membaca daya cahaya yang sampai di satu titik, sedangkan OTDR memetakan loss dan lokasi event sepanjang fiber. Perbandingannya ada di PON OPM vs OPM biasa vs OTDR.
Kenapa jarak titik putus di OTDR beda dengan di lapangan?
Penyebab umumnya adalah IOR yang tidak tepat dan kabel yang lebih panjang dari jalur di permukaan karena gulungan atau sisa kabel. Bahasannya ada di cara menentukan titik putus kabel fiber.
Butuh alat untuk mempraktikkan langkah-langkah ini? Lihat OTDR-100, atau baca dulu harga OTDR 2026 dan ROI-nya untuk menimbang kapan sebaiknya membeli sendiri.
