Waktu splice 7 detik di datasheet tidak berarti satu fusion splicer menghasilkan ratusan sambungan per jam. Pada hitungan ilustrasi di artikel ini, satu tim menyelesaikan sekitar 23 sampai 47 sambungan per jam, karena yang paling banyak memakan waktu adalah persiapan serat, bukan proses splice-nya.
Angka produktivitas ini berguna untuk memperkirakan lama proyek, jumlah alat yang dibutuhkan, dan kapan baterai perlu diganti. Semua angka dari alat berasal dari datasheet Fasser FS-100 dan FS-200. Waktu persiapan dan penanganan adalah asumsi yang bisa Anda ganti dengan hasil pengukuran tim sendiri.
Angka di Datasheet FS-100 dan FS-200
| Spesifikasi | FS-100 | FS-200 |
|---|---|---|
| Waktu splice standar | 7 detik | 7 detik |
| Waktu splice mode cepat | 6 detik | 6 detik |
| Waktu pemanasan sleeve standar | 18 detik | 18 detik (bisa diatur) |
| Waktu boot | 3 detik | 3 detik |
| Baterai | 5200 mAh, hingga 340 siklus | 6200 mAh, hingga 420 siklus |
Arti angka-angka lain di datasheet dijelaskan di spesifikasi fusion splicer. Spesifikasi lengkap tiap model ada di halaman FS-100 dan FS-200.
Model Waktu per Sambungan

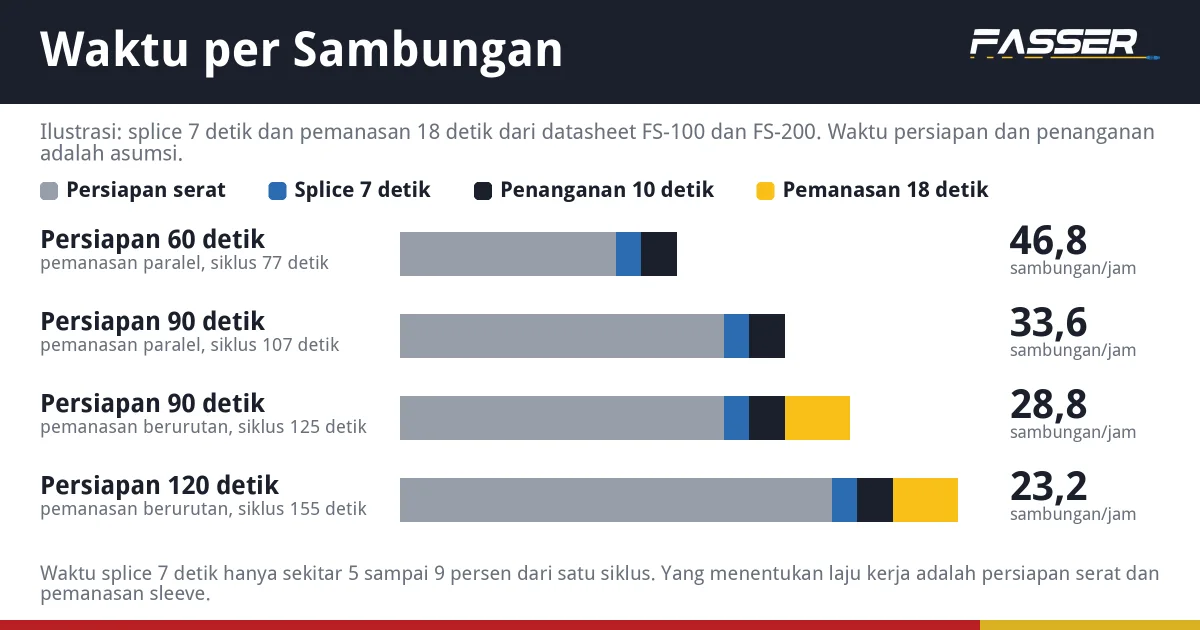

Satu siklus sambungan terdiri dari persiapan serat (kupas, bersihkan, potong, pasang di holder), proses splice, dan pemanasan sleeve pelindung, ditambah waktu penanganan untuk memindahkan serat ke pemanas dan mengambilnya. Pada model ini, persiapan diasumsikan 60, 90, atau 120 detik dan penanganan 10 detik. Dua skenario pertama memakai pemanasan paralel: sleeve dipanaskan sambil serat berikutnya disiapkan, sehingga 18 detik pemanasan tidak menambah waktu siklus.
| Skenario | Waktu siklus | Sambungan per jam | Waktu untuk 96 sambungan |
|---|---|---|---|
| Persiapan 60 detik, pemanasan paralel | 77 detik | 46,8 | 2 jam 3 menit |
| Persiapan 90 detik, pemanasan paralel | 107 detik | 33,6 | 2 jam 51 menit |
| Persiapan 90 detik, pemanasan berurutan | 125 detik | 28,8 | 3 jam 20 menit |
| Persiapan 120 detik, pemanasan berurutan | 155 detik | 23,2 | 4 jam 8 menit |
Selisih antara skenario tercepat dan terlambat hampir dua kali lipat, padahal alat dan waktu splice-nya sama. Untuk pekerjaan 96 sambungan, misalnya satu kabel 96 core, selisihnya lebih dari dua jam.
Kenapa Mode Cepat 6 Detik Nyaris Tidak Terasa
Splice 7 detik hanya sekitar 5 sampai 9 persen dari satu siklus pada model di atas. Mode cepat 6 detik menghemat 1 detik per sambungan, atau kurang dari 1 persen pada skenario 107 detik. Bandingkan dengan sambungan yang harus diulang: jika 1 dari 10 sambungan gagal dan diulang penuh (asumsi), rata-rata waktu per sambungan naik sekitar 10 detik, kira-kira sepuluh kali lipat penghematan mode cepat.
Jadi yang paling menentukan produktivitas adalah kualitas potongan dan kebersihan serat, karena keduanya menentukan berapa sambungan yang harus diulang. Bahasannya ada di fiber cleaver untuk fusion splicer dan 5 penyebab splicing sering gagal.
Baterai: Berapa Sambungan per Pengisian

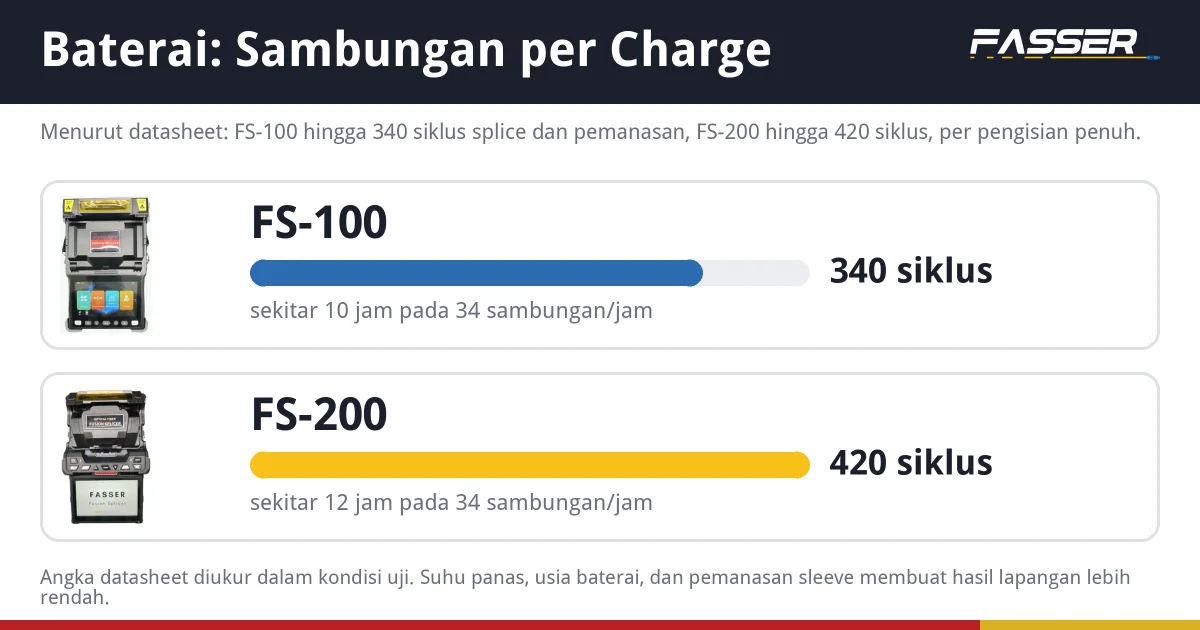

Pada skenario 107 detik (sekitar 34 sambungan per jam), FS-100 dengan 340 siklus cukup untuk sekitar 10 jam kerja, dan FS-200 dengan 420 siklus untuk sekitar 12 jam. Untuk pekerjaan 96 sambungan, FS-100 memakai sekitar 28 persen dari siklus baterainya. Namun laju tercepat (46,8 sambungan per jam) menghabiskan 340 siklus dalam kurang dari 8 jam, jadi FS-100 perlu baterai cadangan atau pengisian di tengah shift, sedangkan FS-200 masih cukup.
Perlu diingat, angka siklus datasheet berlaku pada kondisi uji. Cuaca panas, baterai yang sudah berumur, dan pemanasan sleeve mengurangi hasil nyata di lapangan. Penyebabnya dibahas di baterai fusion splicer cepat habis.
5 Cara Menaikkan Sambungan per Jam
- Panaskan sleeve sambil menyiapkan serat berikutnya. Pada sebagian besar fusion splicer oven pemanas terpisah dari ruang splice, jadi 18 detik pemanasan bisa tidak menambah waktu siklus.
- Pasang sleeve sebelum mengupas serat. Sleeve yang lupa dipasang berarti serat harus dipotong dan disiapkan ulang.
- Jaga kualitas potongan. Cleaver yang bersih dan bilah yang masih baik mengurangi sambungan ulang. Cek juga umur elektroda agar hasil tetap stabil.
- Rawat V-groove, lensa, dan cermin. Alat yang kotor memicu error dan pengulangan. Panduannya ada di cara merawat fusion splicer.
- Catat hasil tiap sambungan. Riwayat splice membantu melihat berapa sambungan yang diulang dan kapan loss mulai naik. Lihat data logger pada fusion splicer.
Cara Mengukur Produktivitas Tim Anda
Ambil stopwatch dan catat waktu dari serat pertama diambil sampai sleeve sambungan terpasang untuk 10 sampai 20 sambungan. Rata-ratanya adalah waktu siklus tim Anda. Bagi 3600 dengan waktu siklus dalam detik untuk mendapat sambungan per jam, lalu bagi jumlah sambungan proyek dengan angka itu untuk memperkirakan jam kerja. Tambahkan waktu untuk pindah titik, setup, dan pembersihan closure, karena model di atas hanya menghitung waktu sambungan itu sendiri. Untuk memperkirakan biaya dan balik modal alat, baca juga harga fusion splicer dan ROI proyek FTTH.
Pertanyaan yang Sering Diajukan
Berapa sambungan per jam yang wajar untuk fusion splicer?
Pada model ilustrasi di artikel ini, sekitar 23 sampai 47 sambungan per jam, tergantung waktu persiapan dan apakah pemanasan dilakukan paralel. Angka tim Anda bisa berbeda, jadi ukur sendiri dengan stopwatch.
Apakah mode splice cepat 6 detik layak dipakai?
Boleh dipakai jika hasil loss tetap sesuai standar proyek, tetapi penghematannya kurang dari 1 persen waktu siklus. Prioritaskan kualitas potongan dan persiapan, karena itu yang mengurangi sambungan ulang.
Berapa sambungan yang bisa dikerjakan satu baterai?
Menurut datasheet, hingga 340 siklus untuk FS-100 dan 420 siklus untuk FS-200 per pengisian penuh. Di lapangan angkanya biasanya lebih rendah, terutama pada cuaca panas atau baterai lama.
Butuh panduan memilih mesin untuk proyek Anda? Baca panduan teknis fusion splicer atau lihat Fasser FS-200.
Setelah sambungan selesai, langkah berikutnya biasanya menguji hasilnya: baca Berapa Titik ODP Bisa Diuji dengan OTDR dalam Sehari?.
