Sebagian besar teknisi fiber tidak tahu bahwa suhu busur listrik di dalam fusion splicer bisa mencapai 2.000 derajat Celsius, hampir setara permukaan matahari lapisan fotosfer.
Di titik itulah dua ujung kabel fiber optic melebur menjadi satu, tanpa lem, tanpa konektor, hanya panas dan presisi. Itulah cara kerja fusion splicer, dan memahaminya secara teknis adalah perbedaan antara teknisi yang menebak-nebak nilai loss dengan yang benar-benar tahu apa yang sedang terjadi di dalam tabung kecil itu.
Apa Itu Fusion Splicer
Fusion splicer adalah alat penyambung kabel fiber optik dengan metode peleburan dua ujung serat kaca menggunakan busur listrik bertegangan tinggi.
Hasilnya adalah sambungan permanen dengan nilai redaman sangat rendah, biasanya di bawah 0,1 dB per titik sambung.
Metode ini berbeda dari mechanical splice yang hanya menjepit serat tanpa peleburan, dan hasilnya jauh lebih stabil untuk infrastruktur jangka panjang.
Memahami fusion splicer bukan hanya soal mengetahui fungsinya. Teknisi yang bekerja di skala ISP perlu mengerti parameter teknis, batas toleransi redaman, dan kapan harus mengganti elektroda. Tiga hal itu yang sering diabaikan, dan dari situ mayoritas masalah jaringan bermula.
Cara Kerja Elektroda dan Arc Discharge pada Alat Splicing Fiber Optik
Mekanisme inti alat splicing fiber optik bertumpu pada sepasang elektroda tungsten yang menghasilkan arc discharge, yaitu loncatan busur listrik presisi tinggi.
Ketika arus mengalir antar elektroda, suhu lokal naik drastis dalam hitungan milidetik, cukup untuk melelehkan silika murni yang menjadi bahan serat optik.
Proses ini sepenuhnya otomatis di mesin modern, termasuk pendeteksian posisi serat via kamera mikro beresolusi tinggi.
Menurut Senior dan Jamro dalam Optical Fiber Communications: Principles and Practice (2009), kualitas sambungan fusion sangat dipengaruhi oleh keseragaman busur listrik dan akurasi penyelarasan inti serat sebelum proses peleburan dimulai.
Ini kenapa mesin dengan teknologi core alignment menghasilkan loss lebih rendah dibanding cladding alignment, bukan karena lebih mahal, tapi karena titik pengukurannya berbeda.
Elektroda tungsten memiliki masa pakai terbatas. Rata-rata 2.000 hingga 3.000 kali arc sebelum performa mulai menurun.
Jika fusion splicer tiba-tiba menghasilkan loss tinggi secara konsisten padahal prosedur sudah benar, elektroda adalah tersangka utama sebelum menyalahkan hal lain.
Standar Nilai Redaman yang Wajib Teknisi Tahu
Ini bagian yang paling sering dilewati di artikel lain, padahal di sinilah pekerjaan bisa diterima atau ditolak oleh tim QC jaringan.
Standar ITU-T G.652 untuk single-mode fiber menetapkan batas maksimal redaman sambungan fusion di angka 0,1 dB. Tapi di lapangan, target realistis untuk instalasi ISP skala menengah ke atas adalah 0,02 hingga 0,05 dB per titik sambung.
Nah, tabel berikut ini adalah referensi cepat yang bisa dijadikan patokan kerja harian.
| Tipe Sambungan | Metode | Redaman Tipikal | Redaman Maksimal (ITU-T) |
|---|---|---|---|
| Fusion Splice (Core Alignment) | Arc discharge + penyelarasan inti | 0,02 hingga 0,05 dB | 0,1 dB |
| Fusion Splice (Cladding Alignment) | Arc discharge + penyelarasan selubung | 0,05 hingga 0,1 dB | 0,1 dB |
| Mechanical Splice | Penjepit mekanis + gel | 0,1 hingga 0,5 dB | 0,5 dB |
| Konektor SC-UPC (insertion loss) | Konektor terminasi | 0,2 hingga 0,5 dB | 0,75 dB |
| Konektor LC-UPC (insertion loss) | Konektor terminasi | 0,1 hingga 0,3 dB | 0,75 dB |
Untuk memverifikasi nilai redaman setelah splicing, teknisi wajib menggunakan optical power meter berpasangan dengan light source. Jika angka tidak masuk toleransi, ulangi splice sebelum instalasi kabel diteruskan, bukan setelahnya.

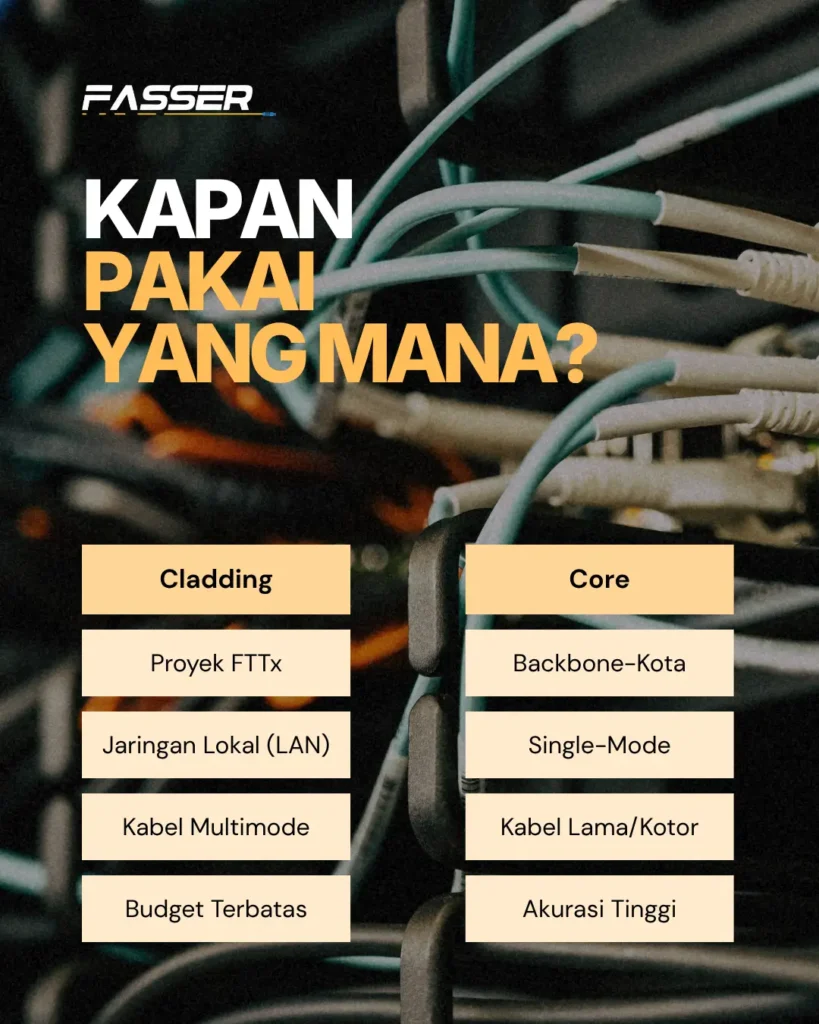

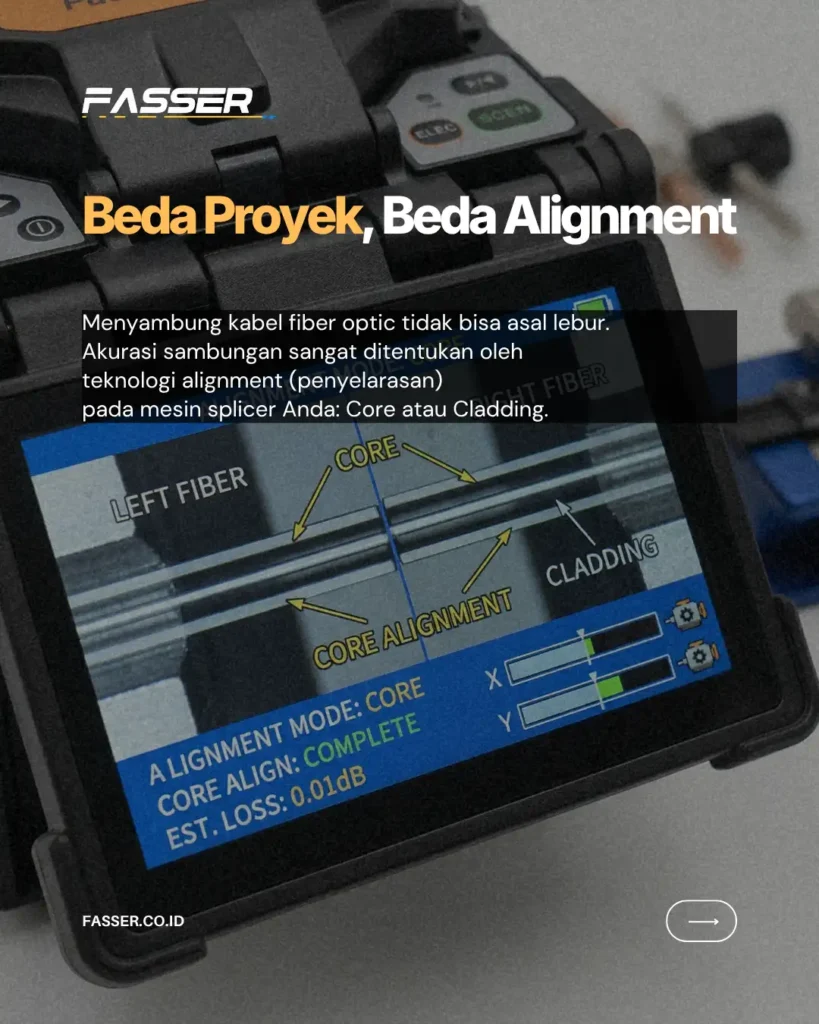

Core Alignment vs Cladding Alignment: Bukan Sekadar Pilihan Harga
Banyak yang mengira ini soal budget. Tapi core alignment vs cladding alignment sebenarnya soal aplikasi. Core alignment mengukur dan menyelaraskan posisi inti serat secara langsung menggunakan kamera dari dua sudut berbeda, sementara cladding alignment mengandalkan posisi selubung luar sebagai referensi.
Untuk jaringan backbone ISP atau link jarak jauh di atas 20 km, core alignment bukan pilihan, itu keharusan. Untuk jaringan distribusi FTTH jarak pendek di bawah 5 km, cladding alignment masih cukup dan lebih cepat secara operasional. Mengetahui kapan menggunakan mana itu yang membedakan teknisi berpengalaman dari yang baru.
5 Penyebab Splicing Fiber Optik Gagal dan Loss Tinggi
Fusion splicer bukan alat yang bisa disalahkan sendirian jika hasil splice buruk. Lebih sering, masalahnya ada di tahap persiapan atau kondisi lingkungan. Berikut penyebab paling umum yang sudah dirangkum secara lengkap di artikel 5 penyebab splicing gagal dan loss tinggi.
- Cleaving tidak bersih. Sudut potongan serat harus berada di bawah 0,5 derajat untuk fusion yang baik. Cleaver murah tidak bisa menjamin ini secara konsisten.
- Kontaminasi ujung serat. Debu seukuran satu mikron saja sudah cukup merusak hasil arc. Selalu bersihkan dengan fiber optic cleaner pen sebelum memasukkan serat ke mesin.
- Elektroda terdegradasi. Sudah dibahas di atas. Lakukan arc test secara berkala.
- Profil serat tidak kompatibel. Menyambung serat single-mode dengan multimode menghasilkan loss tinggi yang tidak bisa diperbaiki dengan parameter arc sebaik apapun.
- Tegangan mekanis setelah splice. Kabel yang tertekuk tajam di dekat titik sambung akan meningkatkan loss secara bertahap. Pelindung splice harus dipasang dengan benar dan diposisikan di holder yang tidak memberi tekanan.
Cara Memilih Fusion Splicer untuk Skala ISP
Cara memilih mesin fusion splicer yang tepat dimulai dari memahami volume pekerjaan, bukan dari melihat harga dulu. Mesin entry-level mungkin cukup untuk proyek kecil, tapi untuk ISP yang menangani ratusan titik splice per bulan, spesifikasi rata-rata arc time, akurasi alignment, dan kapasitas baterai menjadi faktor kritis.
Tiga pertanyaan yang harus dijawab sebelum membeli:
- Berapa rata-rata titik splice per hari dalam satu proyek?
- Apakah pekerjaan dilakukan di lapangan terbuka dengan kondisi angin dan debu?
- Apakah jaringan yang dibangun adalah backbone atau distribusi?
Jawaban dari tiga pertanyaan itu sudah menyaring 80 persen pilihan di pasaran.
Fasser FS-100 vs FS-200: Pilih yang Mana
Perbandingan FS-100 vs FS-200 adalah pertanyaan yang paling sering masuk ke tim Fasser. Jawaban singkatnya: keduanya menggunakan teknologi core alignment, tapi target pasarnya berbeda.
Fasser FS-100 dirancang untuk teknisi yang bekerja di jaringan distribusi FTTH dengan volume menengah. Arc time 7 detik, heating time 15 detik, dan layar sentuh yang intuitif membuatnya efisien untuk pekerjaan harian tanpa banyak setup. Fasser FS-200 menawarkan spesifikasi lebih tinggi dengan estimasi loss 0,02 dB untuk single-mode, cocok untuk link backbone atau proyek yang mensyaratkan dokumentasi loss per titik sambung.
Artikel mengapa fusion splicer Fasser Networks jadi standar baru membahas lebih dalam tentang posisi kedua mesin ini di ekosistem jaringan Indonesia, termasuk mengapa beberapa ISP regional sudah menjadikannya alat standar tim lapangan. Dan jika budget menjadi pertimbangan, ada analisis lengkap di artikel fusion splicer murah vs Fasser FS-200 yang menghitung total cost of ownership secara jujur, bukan harga beli saja.
Cara Pakai Fusion Splicer FS-200 di Lapangan
Untuk yang baru pertama bekerja dengan mesin ini, panduan operasional lengkap ada di cara pakai fusion splicer FS-200. Tapi secara garis besar, alur kerjanya mengikuti urutan ini:
- Kupas coating kabel minimal 3 cm menggunakan stripper yang sesuai diameter serat.
- Bersihkan serat dengan tisu IPA, lalu gunakan fiber optic cleaner pen untuk kontaminan yang lebih persisten.
- Cleave serat hingga sudut di bawah 0,5 derajat. Periksa hasil cleave di layar mesin sebelum melanjutkan.
- Masukkan serat ke dalam V-groove mesin. Pastikan posisi tidak melewati batas elektroda.
- Tutup wind cover dan tekan tombol splice. Mesin akan menjalankan alignment otomatis, arc discharge, dan menampilkan estimasi loss.
- Jika estimasi loss melewati 0,05 dB untuk single-mode, splice ulang. Jangan lanjutkan jika angka sudah tidak bisa diperbaiki.
- Pasang splice protector dan masukkan ke heater untuk shrinking.
Langkah keenam itu yang paling sering dilewati karena tekanan waktu di lapangan. Kebayang kan, ketika ratusan titik harus selesai dalam satu hari, ada godaan untuk ‘cukup bagus’. Tapi loss yang terakumulasi dari titik-titik yang tidak ideal adalah yang paling sulit didiagnosa nanti.
Alat Pendukung yang Tidak Bisa Diabaikan
Fusion splicer bekerja paling baik dalam ekosistem alat yang lengkap. Visual fault locator digunakan untuk mendeteksi titik patah atau tekukan tajam secara visual sebelum menggunakan OTDR. Untuk analisis loss per segmen yang lebih detail, OTDR adalah alat wajib yang memberikan trace lengkap dari satu ujung kabel ke ujung lainnya.
Jangan lupa bahwa kebersihan konektor di kedua ujung link juga mempengaruhi pembacaan loss. Artikel tentang fiber optic cleaner pen connector menjelaskan mengapa alat kecil ini sering menjadi faktor yang mengubah pembacaan loss dari buruk menjadi normal.
Harga Fusion Splicer 2026
Ngomong-ngomong soal investasi, berapa budget yang harus disiapkan untuk menebus “mesin pencetak uang” ini di tahun 2026? Di pasaran Indonesia, harga fusion splicer sangat bervariasi layaknya memilih antara mobil LCGC atau SUV kelas atas.
Untuk kelas pemula atau proyek FTTH skala kecil yang menggunakan teknologi cladding alignment, Anda sudah bisa membawa pulang mesin baru di kisaran Rp 12 juta hingga Rp 25 jutaan.
Namun, jika Anda bertarung di proyek backbone, ISP, atau data center yang menuntut core alignment presisi tinggi, bersiaplah merogoh kocek mulai dari Rp 45 juta hingga menembus angka Rp 130 jutaan untuk brand legendaris.
Satu rahasia dari kontraktor senior: jangan pernah membeli fusion splicer hanya dengan melihat angka di nota. Di lapangan, metrik terpenting bukanlah harga beli, melainkan ROI (Return on Investment) dan jaminan after-sales.
Percuma Anda berhemat membeli mesin seharga Rp 10 juta dari marketplace tanpa garansi, jika bulan depan mesin tersebut mati di tengah proyek deadline ketat, dan suku cadangnya gaib di pasaran.
Pilihlah vendor atau distributor resmi (seperti Fasser) yang tidak sekadar “jual putus”, melainkan berani menjamin ketersediaan elektroda cadangan, layanan kalibrasi berkala, dan servis V-Groove yang memadai.
Pada akhirnya, mesin yang mahal tapi andal akan jauh lebih murah daripada mesin murah yang sering ngadat dan membuat tim Anda dimarahi client akibat splice loss yang membengkak.
FAQ: Pertanyaan Teknis yang Sering Muncul
Berapa nilai redaman fusion splice yang dianggap lulus standar ISP?
Untuk single-mode fiber sesuai ITU-T G.652, nilai redaman fusion splice di bawah 0,1 dB dianggap lulus. Target operasional untuk jaringan backbone adalah di bawah 0,05 dB per titik sambung.
Apakah fusion splicer bisa digunakan untuk semua jenis kabel fiber optik?
Tidak semua. Parameter arc, waktu, dan intensitas harus disesuaikan dengan tipe serat, apakah single-mode G.652, G.657, atau multimode OM3/OM4. Mesin modern seperti FS-200 menyimpan preset per tipe serat untuk mempermudah penyesuaian ini.
Seberapa sering elektroda fusion splicer harus diganti?
Elektroda tungsten umumnya diganti setiap 2.000 hingga 3.000 arc cycle. Tanda awal degradasi biasanya muncul sebagai peningkatan nilai estimasi loss yang konsisten meskipun prosedur splice sudah benar. Lakukan arc test secara berkala dan dokumentasikan jumlah arc untuk perencanaan penggantian.
Apa perbedaan fusion splice dengan pigtail SC-UPC untuk terminasi kabel?
Fusion splice menyambung dua ujung serat secara permanen dengan loss sangat rendah, ideal untuk link backbone atau distribusi. Pigtail SC-UPC digunakan untuk terminasi di panel atau ODF, di mana koneksi masih perlu bisa dilepas dan dipindahkan. Keduanya digunakan bersama dalam satu instalasi yang lengkap.
Apakah perlu OTDR setelah setiap sesi splicing?
Untuk proyek ISP skala menengah ke atas, ya. OTDR memberikan dokumentasi loss per segmen yang bisa dijadikan baseline jika ada gangguan di masa depan. Untuk pekerjaan skala kecil, pengukuran dengan optical power meter sudah cukup untuk verifikasi awal.
