Dalam instalasi fiber optic, kabel bukan satu-satunya komponen yang dibutuhkan. Ada berbagai perangkat pendukung yang memiliki fungsi berbeda, seperti PLC splitter, patch cord fiber optic, dan pigtail.
Meskipun sama-sama digunakan dalam jaringan fiber optic, ketiga komponen tersebut tidak memiliki fungsi yang sama. PLC splitter digunakan untuk membagi sinyal optik, patch cord berfungsi sebagai penghubung antarperangkat atau komponen, sedangkan pigtail digunakan untuk menghubungkan serat optik dengan perangkat atau panel melalui proses splicing.
Memahami fungsi masing-masing komponen penting agar pemilihan dan instalasi jaringan fiber optic dapat dilakukan dengan tepat.
Apa Itu PLC Splitter?

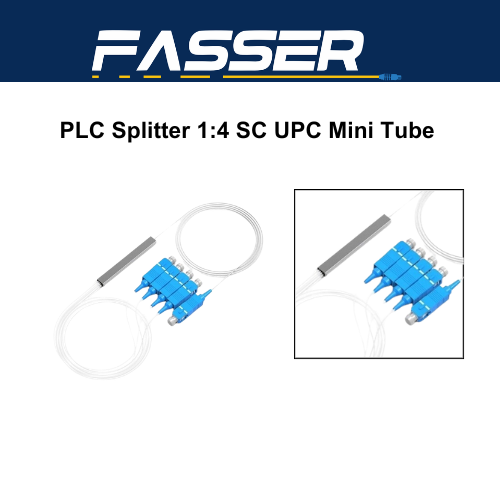

PLC Splitter atau Planar Lightwave Circuit Splitter adalah komponen pasif pada jaringan fiber optic yang berfungsi untuk membagi satu sinyal optik menjadi beberapa jalur keluaran.
Berbeda dengan perangkat aktif yang membutuhkan sumber listrik, PLC splitter bekerja secara pasif dengan membagi daya optik yang masuk ke beberapa output.
PLC splitter tersedia dalam berbagai konfigurasi, misalnya:
- 1:2
- 1:4
- 1:8
- 1:16
- 1:32
- 1:64
Angka tersebut menunjukkan perbandingan antara satu input dengan jumlah output yang tersedia. Sebagai contoh, PLC splitter 1:8 menerima satu jalur input dan membaginya menjadi delapan jalur output.
Komponen ini banyak digunakan pada infrastruktur Fiber to the Home (FTTH) dan jaringan distribusi fiber optic yang membutuhkan pembagian satu sinyal ke beberapa pelanggan atau perangkat. Pembahasan lebih lengkap mengenai komponen ini bisa dilihat pada Satu Jalur Fiber Jadi Banyak? Ini Fungsi PLC Splitter.
Fungsi PLC Splitter dalam Jaringan Fiber Optic
Fungsi utama PLC splitter adalah membagi sinyal optik dari satu sumber ke beberapa jalur.
Penggunaan splitter membuat satu jalur fiber optic dapat dimanfaatkan untuk melayani beberapa titik tanpa harus menyediakan satu sumber optik untuk setiap jalur.
Dalam jaringan FTTH, misalnya, sinyal dari jaringan utama dapat didistribusikan melalui PLC splitter sebelum diteruskan ke beberapa pelanggan.
Karena merupakan perangkat pasif, PLC splitter juga tidak membutuhkan daya listrik tambahan untuk menjalankan fungsi pembagian sinyalnya.
Apa Itu Patch Cord Fiber Optic?
Patch cord fiber optic adalah kabel fiber optic yang sudah dilengkapi konektor pada kedua ujungnya.
Komponen ini digunakan untuk menghubungkan perangkat atau komponen fiber optic secara langsung.
Patch cord tersedia dalam berbagai jenis berdasarkan tipe konektor dan konfigurasi seratnya. Beberapa contoh yang umum digunakan adalah:
- SC/UPC-SC/UPC

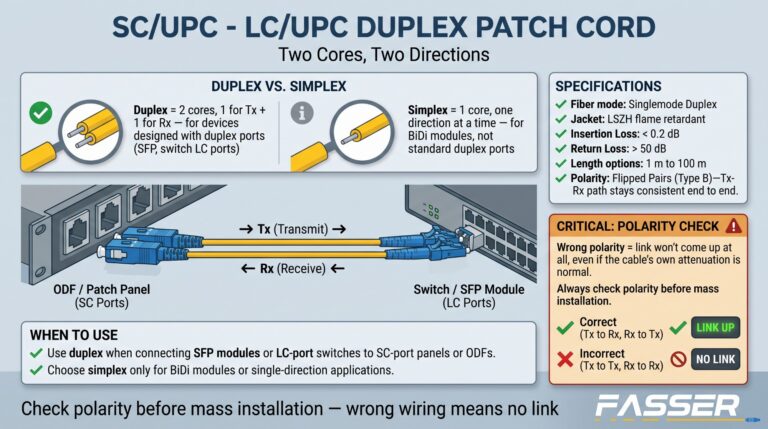

- LC/UPC-SC/UPC
- LC/UPC-LC/UPC
Selain jenis konektor, patch cord juga dapat dibedakan berdasarkan jenis fiber, seperti singlemode dan multimode.
Untuk kebutuhan jaringan singlemode, patch cord singlemode digunakan agar sesuai dengan karakteristik sistem fiber optic yang digunakan.
Fungsi Patch Cord Fiber Optic
Patch cord berfungsi sebagai media penghubung antara dua titik dalam sistem fiber optic.
Contohnya, patch cord dapat digunakan untuk menghubungkan:
- ODF dengan perangkat jaringan
- Patch panel dengan perangkat optik
- Optical distribution box dengan perangkat tertentu
- Transceiver dengan panel fiber optic
- Perangkat aktif dengan sistem distribusi fiber optic
Keuntungan menggunakan patch cord adalah pemasangannya relatif praktis karena konektor sudah terpasang di kedua ujung kabel.
Pemilihan jenis konektor harus disesuaikan dengan port atau adapter yang tersedia pada perangkat.
Apa Itu Pigtail Fiber Optic?
Pigtail fiber optic adalah potongan kabel fiber optic yang memiliki konektor pada salah satu ujungnya, sedangkan ujung lainnya berupa serat fiber yang digunakan untuk proses penyambungan atau splicing.
Karena hanya memiliki satu konektor, pigtail berbeda dengan patch cord yang memiliki konektor di kedua ujungnya.
Pigtail umumnya digunakan pada proses terminasi fiber optic, khususnya ketika serat optik perlu disambungkan dengan kabel fiber utama menggunakan metode fusion splicing.
Jenis konektor pada pigtail dapat disesuaikan dengan kebutuhan instalasi, misalnya SC/UPC atau konektor lainnya. Untuk pembahasan lebih dalam soal penamaan dan penggunaannya, lihat Kenapa Disebut Kabel Pigtail Fiber Optik?.
Fungsi Pigtail dalam Instalasi Fiber Optic
Fungsi utama pigtail adalah membantu melakukan terminasi pada kabel fiber optic.
Sebagai contoh, kabel fiber dari jalur utama dapat disambungkan dengan pigtail melalui proses fusion splicing. Setelah penyambungan selesai, konektor pada pigtail dapat digunakan untuk menghubungkan jalur tersebut ke adapter atau perangkat fiber optic.
Penggunaan pigtail membantu proses terminasi menjadi lebih praktis dan memungkinkan sambungan fiber ditempatkan secara lebih rapi di dalam panel atau enclosure.
Perbedaan PLC Splitter, Patch Cord, dan Pigtail
Walaupun ketiganya digunakan dalam sistem fiber optic, fungsi ketiganya berbeda.
PLC splitter berfungsi untuk membagi satu sinyal optik menjadi beberapa jalur.
Patch cord fiber optic berfungsi sebagai kabel penghubung dengan konektor di kedua ujungnya.
Pigtail fiber optic digunakan untuk proses terminasi dan penyambungan kabel fiber melalui konektor pada salah satu ujungnya.
Dengan memahami perbedaan tersebut, pengguna dapat menentukan komponen yang sesuai dengan kebutuhan instalasi.
Bagaimana Ketiga Komponen Ini Digunakan Bersama?
Dalam sebuah jaringan fiber optic, PLC splitter, patch cord, dan pigtail dapat menjadi bagian dari satu sistem yang saling mendukung.
Misalnya, sinyal fiber optic dari jaringan utama masuk ke PLC splitter untuk dibagi menjadi beberapa jalur.
Setelah itu, jalur fiber dapat diteruskan ke berbagai titik distribusi. Pigtail dapat digunakan untuk melakukan terminasi kabel melalui proses splicing, sedangkan patch cord fiber optic digunakan untuk menghubungkan titik terminasi tersebut dengan perangkat atau panel lainnya.
Dengan penataan yang tepat, ketiga komponen tersebut membantu membuat instalasi fiber optic lebih terstruktur dan mudah dikelola.
Hal yang Perlu Diperhatikan Saat Memilih Komponen Fiber Optic
Sebelum membeli komponen fiber optic, jangan hanya melihat harga. Pastikan spesifikasinya sesuai dengan sistem jaringan yang digunakan.
1. Perhatikan jenis fiber
Pastikan komponen yang dipilih sesuai dengan jenis fiber, apakah singlemode atau multimode.
2. Perhatikan jenis konektor
SC, LC, dan konektor lainnya memiliki bentuk serta penggunaan yang berbeda. Pastikan konektornya kompatibel dengan perangkat yang digunakan.
3. Sesuaikan PLC Splitter dengan kebutuhan
Jika membutuhkan pembagian sinyal ke banyak jalur, tentukan rasio splitter yang sesuai, seperti 1:2, 1:4, 1:8, atau konfigurasi lainnya.
4. Perhatikan panjang patch cord
Pilih panjang patch cord yang sesuai dengan jarak antarperangkat. Kabel yang terlalu pendek dapat menyulitkan instalasi, sedangkan kabel yang terlalu panjang dapat membuat penataan menjadi kurang rapi.
5. Pastikan kualitas konektor
Kualitas konektor dapat berpengaruh terhadap koneksi dan redaman pada sistem fiber optic. Karena itu, pemilihan komponen sebaiknya mempertimbangkan kualitas material dan spesifikasinya.
Kesimpulan
PLC splitter, patch cord, dan pigtail memiliki fungsi yang berbeda dalam jaringan fiber optic.
PLC splitter digunakan untuk membagi sinyal optik ke beberapa jalur. Patch cord fiber optic digunakan sebagai penghubung antarperangkat atau komponen dengan konektor pada kedua ujungnya. Sementara itu, pigtail digunakan untuk proses terminasi dan penyambungan kabel fiber optic melalui metode splicing.
Memilih komponen yang tepat tidak hanya membantu proses instalasi menjadi lebih mudah, tetapi juga mendukung jaringan fiber optic yang lebih rapi, terstruktur, dan mudah dilakukan maintenance.
Dengan memahami fungsi masing-masing komponen, kebutuhan instalasi fiber optic dapat direncanakan dengan lebih baik sesuai dengan jenis perangkat, konfigurasi jaringan, dan kebutuhan distribusi sinyal.
Baca juga Patch Cord dan Pigtail Fiber Optic: Perbedaan dan Fungsinya untuk penjelasan lebih detail soal perbedaan keduanya.
