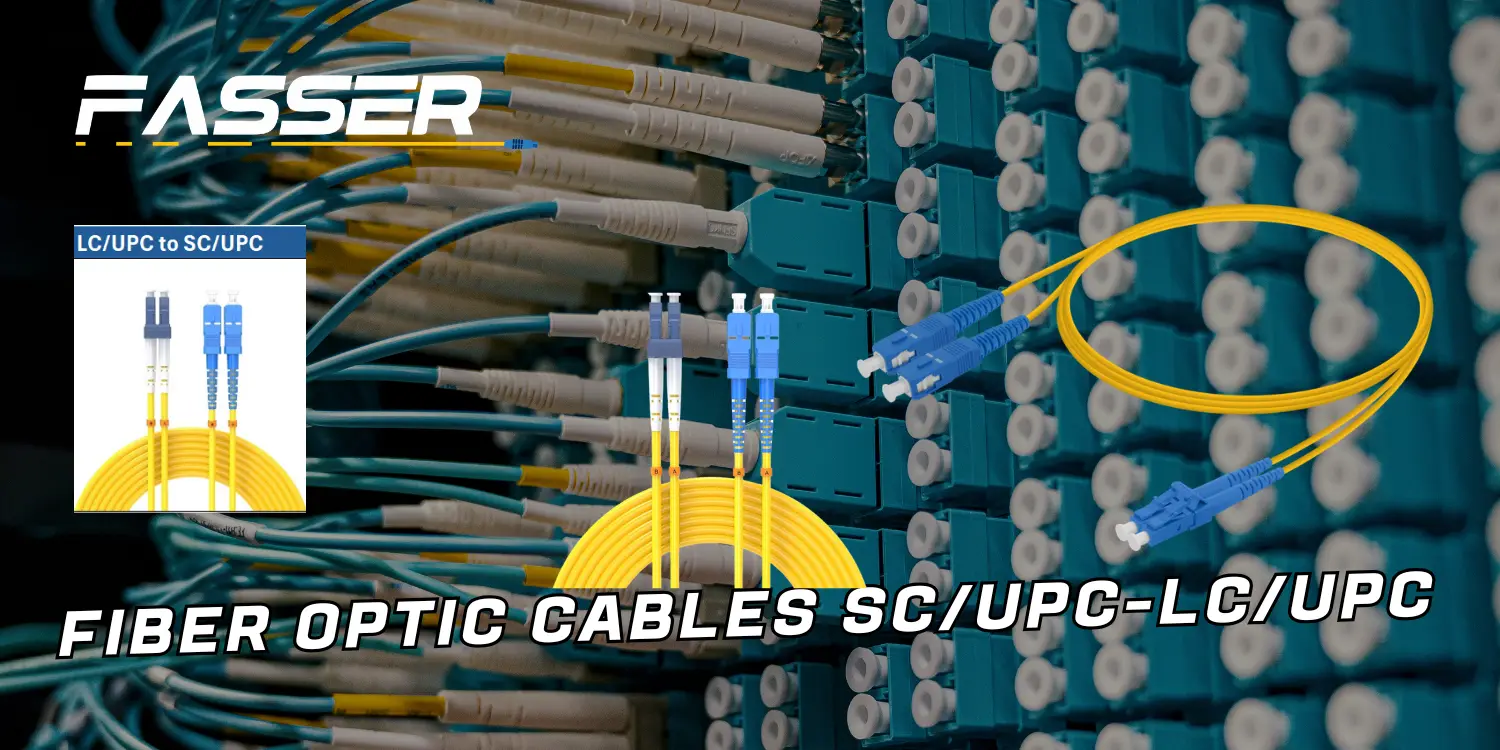

Apa itu kabel fiber optic SC/UPC-LC/UPC

Kabel fiber optic SC/UPC-LC/UPC adalah patch cord fiber yang memakai konektor SC di satu ujung dan konektor LC di ujung lain, pada listing produk dengan nama yang sama kabel ini ditulis sebagai single mode simplex 1 meter, jadi sejak nama produknya saja sudah terlihat bahwa kabel ini dibuat untuk menghubungkan dua port yang bentuk konektornya tidak sama,

Kalau ingin dibayangkan dengan cara paling sederhana, kabel ini seperti penerjemah di ruang rapat, satu sisi paham bahasa SC yang badannya lebih besar, sisi lain paham bahasa LC yang lebih ramping, isi percakapannya tetap cahaya, tetapi mulut colokannya berbeda,

FOA menjelaskan bahwa SC adalah konektor snap in dengan ferrule 2,5 mm, sedangkan LC adalah small form factor connector dengan ferrule 1,25 mm, setengah ukuran SC, jadi perbedaan paling mudah dilihat justru bukan pada kabelnya, melainkan pada kepala konektornya,

Arti SC, LC, dan UPC dalam satu kabel

SC mengacu pada jenis konektor yang memakai sistem push pull dan ferrule 2,5 mm, LC juga push pull tetapi tubuhnya lebih kecil dengan ferrule 1,25 mm, sedangkan UPC mengacu pada jenis polish atau finishing permukaan ujung konektor yang dipakai untuk menekan pantulan balik cahaya,

Corning mendefinisikan return loss sebagai daya sinyal optik yang kembali menuju sumber, artinya saat ujung konektor tidak dibuat dan dipoles dengan baik, sebagian cahaya bisa memantul pulang, karena itu kata UPC pada nama kabel bukan tempelan kosmetik, melainkan penanda bahwa end face konektor dibuat untuk kontak fisik yang lebih rapi,

Agar mudah dipindai, tiga istilah ini bisa dibaca seperti berikut,

Istilah	Arti ringkas	Hal yang perlu diingat
SC	Tipe konektor fiber	Ferrule 2,5 mm
LC	Tipe konektor fiber	Ferrule 1,25 mm
UPC	Jenis polish konektor	Dipakai untuk menekan pantulan balik
Patch cord	Kabel penghubung antar port	Ujungnya sudah memakai konektor

Kenapa satu ujung SC dan satu ujung LC

Inilah bagian yang sering luput dibahas, orang kerap mengira satu kabel harus punya dua ujung yang sama, padahal di ruang jaringan, port yang ingin disambungkan tidak selalu lahir dari generasi yang sama, ada perangkat atau panel yang masih memakai SC, sementara banyak transceiver dan sambungan berkecepatan lebih tinggi memilih LC karena ukurannya lebih kecil dan lebih presisi untuk kepadatan port,

FOA bahkan menulis bahwa banyak transceiver pada 1 Gb/s ke atas memakai LC karena ukuran yang lebih kecil dan presisinya, di sisi lain SC tetap dikenal luas dalam instalasi fiber, dari sini terlihat kenapa kabel hybrid seperti SC ke LC terasa masuk akal, ia dipakai saat dua lubang yang ingin disambungkan tidak memakai bentuk kepala yang sama,

Kalau SC dibayangkan seperti colokan besar di dinding lama, LC lebih mirip colokan ringkas di perangkat yang ruang depannya padat, kabel SC/UPC-LC/UPC hadir di tengah, bukan untuk membuat sistem jadi rumit, tetapi untuk menjembatani dua format konektor yang berbeda,

Perbedaan ukuran konektor SC dan LC

Ukuran ini penting karena sering jadi alasan utama pemilihan konektor, SC memakai ferrule 2,5 mm, LC memakai ferrule 1,25 mm, jadi LC memang setengah ukuran SC pada bagian ferrule, angka ini bukan detail kecil, karena ukuran ferrule ikut menentukan seberapa rapat port bisa disusun di panel atau modul,

Tabel ini memudahkan pembacaan perbedaan keduanya,

Parameter	SC	LC
Ukuran ferrule	2,5 mm	1,25 mm
Bentuk fisik	Lebih besar	Lebih ringkas
Gaya koneksi	Push pull	Push pull
Kesan pemakaian	Cocok saat ruang port lebih lega	Cocok saat port padat
Posisi dalam artikel ini	Sisi lama yang lega	Sisi baru yang rapat

Selisih 1,25 mm terdengar kecil, tetapi pada panel dengan banyak port, angka sekecil itu bisa mengubah kepadatan susunan, itulah kenapa LC banyak muncul pada perangkat yang mengejar ruang depan tetap efisien,

Apa fungsi polish UPC pada konektor fiber

UPC bisa dipahami sebagai cara merapikan wajah ujung konektor agar titik temu antarfiber lebih presisi, Corning menulis bahwa return loss adalah sinyal yang memantul kembali ke sumber, dan paper tentang polishing connector menunjukkan bahwa kualitas polishing berhubungan langsung dengan insertion loss dan return loss, jadi semakin rapi permukaan ujung konektor, semakin kecil peluang cahaya terbuang atau memantul balik,

Pada lembar spesifikasi Corning untuk konektor UPC singlemode, nilai yang ditulis adalah insertion loss rata rata 0,2 dB dan maksimum 0,5 dB, dengan return loss minimum sekitar 55 dB, angka ini memberi gambaran sederhana bahwa UPC dipakai bukan karena nama terlihat teknis, melainkan karena sambungan optik memang sensitif terhadap rugi sambungan dan pantulan balik,

Bila dianalogikan, SC dan LC itu bentuk gagang pintunya, sedangkan UPC adalah kualitas permukaan engsel saat pintu menutup, bentuk luar penting, tetapi titik temu yang rapi jauh lebih menentukan apakah cahaya lewat dengan tenang atau memantul pulang,

Kabel SC/UPC-LC/UPC dipakai untuk apa

Kabel seperti ini lazim dipakai sebagai patch cord penghubung antara perangkat aktif, patch panel, ODF, atau modul yang port ujung kirinya dan ujung kanannya tidak sama, FOA menulis bahwa konektor dipakai karena mudah untuk sambung, lepas, sambung ulang, dan reconfig, sehingga patch cord memang hidup di area interkoneksi, bukan di kabel tanam jarak jauh,

Pada halaman dengan nama produk yang sama, kabel ini ditulis sebagai single mode simplex 1 meter, artinya pembaca perlu melihatnya sebagai kabel penghubung yang ringkas, bukan gulungan backbone, 1 meter cukup untuk jarak antarmodul yang dekat, panel ke perangkat, atau tray ke port di rak yang sama,

Berikut pembacaan singkat pemakaian yang paling umum,

Kondisi	Kabel SC/UPC-LC/UPC terasa pas
Panel atau ODF memakai SC, perangkat lain memakai LC	Ya
Kebutuhan kabel pendek antarruang rak	Ya
Koneksi single mode	Ya
Kebutuhan dua konektor yang sama di kedua ujung	Tidak, pilih SC ke SC atau LC ke LC
Kabel backbone panjang tanpa konektor jadi	Tidak, itu konteks berbeda

Cara membaca spesifikasi kabel pada halaman produk

Nama produk sering terlihat panjang, padahal isinya bisa dibaca dengan pola yang rapi, untuk kabel ini urutannya seperti berikut, nama tipe konektor kiri, lalu jenis polish, lalu tipe konektor kanan, lalu polish lagi, lalu mode serat, lalu bentuk jalur, lalu panjang kabel, pada listing yang terbaca, produk ini ditulis sebagai SC/UPC-LC/UPC, single mode, simplex, 1 meter,

Supaya tidak salah beli, baca urutannya satu per satu seperti tabel ini,

Bagian spesifikasi	Cara membacanya
SC/UPC	Ujung pertama memakai konektor SC dengan polish UPC
LC/UPC	Ujung kedua memakai konektor LC dengan polish UPC
Single mode	Dipakai pada serat single mode
Simplex	Satu jalur kabel dalam satu koneksi
1 meter	Panjang kabel jadi

Kesalahan paling sering terjadi bukan pada tipe kabel, melainkan pada urutan baca, orang sering fokus pada SC dan LC tetapi lupa mengecek mode serat dan panjang kabel, akibatnya kepala konektor cocok, tetapi jaringan tetap tidak sesuai kebutuhan,

Tabel perbandingan penting sebelum membeli

Tabel ini merangkum titik cek yang paling praktis sebelum memilih kabel,

Hal yang dicek	Kenapa penting
Tipe konektor di dua ujung	Menentukan kabel bisa masuk ke port atau tidak
Jenis polish	Berpengaruh pada rugi sambungan dan pantulan balik
Mode serat	Single mode dan multimode tidak boleh asal ditukar
Panjang kabel	Terlalu pendek tidak sampai, terlalu panjang bikin tray cepat semrawut
Kebersihan konektor	Kontaminasi dan goresan bisa menaikkan loss

Paper Jennifer Nguyen menekankan bahwa kontaminasi dan goresan pada konektor ikut memengaruhi insertion loss dan return loss, jadi saat memilih patch cord fiber, urusan konektor tidak berhenti pada bentuk kepala, permukaan ujungnya dan kebersihannya juga ikut menentukan hasil akhirnya,

FAQ kabel fiber optic SC/UPC-LC/UPC

Apakah kabel ini sama dengan adaptor

Tidak, adaptor adalah penghubung tetap antarport, sedangkan patch cord adalah kabel jadi yang sudah punya konektor di dua ujung untuk menghubungkan dua titik, fungsi geraknya berbeda,

Apakah SC selalu lebih lama dari LC

Tidak selalu dalam arti umur teknologi, tetapi FOA menunjukkan SC adalah konektor yang lama dikenal luas, sementara LC muncul sebagai small form factor dan sangat populer pada lingkungan yang mengejar kepadatan port,

Kenapa UPC penting untuk dibaca

Karena Corning menjelaskan bahwa return loss adalah cahaya yang memantul kembali ke sumber, sehingga jenis polish ikut memengaruhi mutu titik temu antarkonektor, makin rapi end face, makin kecil pantulan dan rugi sambungan,

Apa inti paling mudah untuk mengingat kabel ini

Ingat saja begini, SC adalah kepala besar, LC adalah kepala kecil, UPC adalah wajah ujung konektor yang dipoles rapi, dan kabel SC/UPC-LC/UPC dipakai saat dua port di kiri dan kanan tidak berbicara dengan bentuk kepala yang sama,
