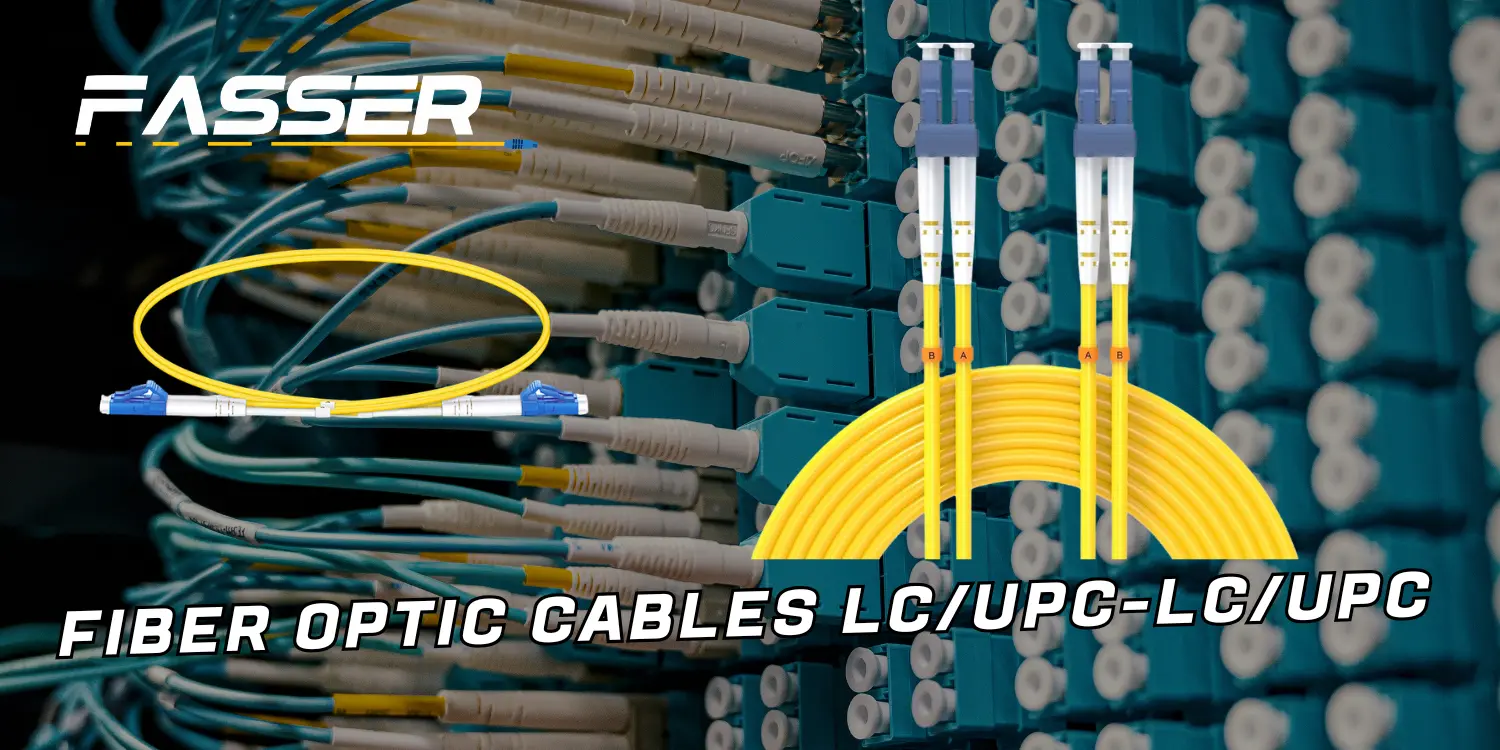

Fiber Optic Cables LC/UPC-LC/UPC adalah patch cord serat optik duplex singlemode dengan konektor LC di kedua ujung yang dipoles UPC. Panjang biasa 1 hingga 20 meter, insertion loss rendah di bawah 0.3 dB, return loss lebih dari 50 dB. Cocok untuk jaringan data cepat di pusat data atau telekomunikasi.
Bagian Inti: Kabel Serat Optik Mini
Bayangkan seperti selang air tipis yang mengalirkan cahaya bukannya air, Fiber Optic Cables LC/UPC-LC/UPC adalah patch cord khusus untuk sambungkan perangkat jaringan. Kabel ini pakai serat singlemode diameter inti 9 mikron, dilapisi luar kuning 2 atau 3 mm, duplex artinya dua serat sekaligus untuk kirim dan terima data.
Panjang standar 1, 3, 5, atau 10 meter, dipakai di data center Jakarta untuk hubungkan switch ke server tanpa hambat sinyal. Di Indonesia, penjual lokal seperti di Shopee tawarkan varian ini untuk instalasi FTTH rumah atau kantor.
Konektor LC dan Polesan UPC
LC singkatan Lucent Connector, ukuran ferrule 1.25 mm setengah dari SC, mirip colokan RJ45 tapi untuk cahaya laser. UPC atau Ultra Physical Contact poles ujung serat melengkung agar cahaya pantul minim, return loss capai 50 dB atau lebih.
Kedua ujung LC/UPC pasang clip duplex, mudah colok cabut di panel padat. Seperti kunci presisi, ferrule keramik ini hubungkan serat tepat, kurangi kehilangan sinyal jadi 0.2 dB rata-rata.
Cara Kerja di Jaringan Sehari-hari
Cahaya laser 1310 atau 1550 nm tembus kabel ini hingga kilometer tanpa pudar banyak. Di pusat data, satu patch cord LC/UPC-LC/UPC hubungkan router ke transceiver, transfer 10 Gbps data video streaming ribuan user.
Anggap saja seperti jalan tol mini untuk bit data, di mana setiap sambungan LC kurangi kemacetan sinyal. Pengguna di Indonesia pasang ini untuk internet fiber rumah, capai 100 Mbps stabil tanpa putus saat streaming.
Spesifikasi Lengkap
Tabel ini ambil dari data sheet produsen, tes 100 persen sebelum jual.
Perbandingan dengan Jenis Lain
| Jenis Polesan | Return Loss | Bentuk Ujung | Aplikasi Umum |
|---|---|---|---|
| PC | ≥40 dB | Bulat datar | Multimode lama |
| UPC | ≥50 dB | Bulat melengkung | Singlemode standar |
| APC | ≥60 dB | Miring 8 derajat | Video sensitif refleksi |
LC/UPC unggul di kepadatan, cocok rack server penuh, beda APC yang butuh sudut khusus.
Temuan dari Penelitian Ilmiah
Paper di Semantic Scholar ungkap LC/UPC stabil suhu ekstrem, polarization extinction ratio tetap tinggi meski panas dingin berganti. Studi lain di Journal of Optics tunjuk patch cord ini tahan guncang, bit error rate rendah 10^-7 pada 300 meter multimode serupa.
Penelitian Cina tentang monitoring kabel optik catat insertion loss LC duplex minim, signal-to-noise ratio hingga 157 dB saat tes bending radius ketat. Referensi: “Temperature dependency of Polarization Extinction Ratio in PMF with LC/UPC connectors” (Semantic Scholar, 2023); “Fiber optic cable performance monitoring” (Diagnostyka, 2025).
Cara instalasi patch cord LC UPC duplex dengan benar
Patch cord LC/UPC duplex siap pakai dari pabrik, instalasinya sederhana seperti colok USB tapi butuh hati-hati agar sinyal cahaya tak terganggu. Ikuti langkah ini untuk sambungkan ke transceiver atau adapter di panel fiber.
Langkah Persiapan
Periksa patch cord bebas debu atau lipatan tajam, insertion loss naik 0.1 dB kalau ferrule kotor. Bersihkan ujung LC pakai alkohol isopropil 99 persen dan tisu lint-free, gosok pelan searah jarum jam.
Gunakan visual fault locator tes kabel, cahaya merah tembus duplex tanpa putus. Pastikan polaritas A-B benar, duplex Tx ke Rx.
Instalasi ke Transceiver
- Buka penutup pelindung konektor LC dan transceiver SFP.
- Sejajarkan kunci (key) di badan LC dengan slot di transceiver.
- Dorong pelan hingga klik, tekan latch duplex agar masuk rapat.
- Tarik pelan cek kencang, tapi jangan paksa.
Ulangi di ujung lain ke adapter panel. Patch cord 3 meter biasa capai loss total 0.4 dB untuk 10 Gbps link.
Pasang di Adapter Panel
- Lepas dust cap adapter duplex LC.
- Masukkan konektor LC ke adapter, pastikan latch ke bawah.
- Colok kedua serat duplex secara bersamaan hingga stop.
- Route kabel rapi pakai tie wrap, hindari bend di bawah 30 mm radius.
Tes koneksi pakai OTDR, return loss minimal 50 dB konfirmasi sambungan baik.
Tips Hindari Masalah Umum
- Jangan sentuh ferrule langsung, sidik jari tambah loss 0.2 dB.
- Cabut tekan latch dulu, tarik badan konektor bukan kabel.
- Di rack padat, gunakan uniboot duplex untuk hemat ruang 50 persen.
Ikuti standar IEC 61300-2, instalasi benar kurangi downtime jaringan 90 persen.
