Kalau jaringan fiber itu seperti jalan tol, Passive Splitter Mini Tube SC UPC adalah gerbang cabang kecil. Dari satu jalur utama, sinyal dibagi ke beberapa arah tanpa mesin tambahan. Tanpa listrik. Tanpa suara. Tapi efeknya langsung terasa ke banyak pengguna.
Ukuran komponen ini kecil, sering cuma sebesar jari telunjuk. Tapi fungsinya vital di jaringan FTTH atau internet rumah berbasis fiber.
Apa itu Passive Splitter Mini Tube SC UPC
Passive splitter adalah perangkat optik yang membagi satu sinyal cahaya menjadi beberapa jalur. Format mini tube berarti bentuknya ringkas, biasanya dilapisi tabung kecil agar mudah dipasang di ODP atau closure.
SC UPC mengacu pada tipe konektor. SC adalah jenis konektor push pull. UPC adalah polish konektor dengan permukaan datar untuk mengurangi refleksi sinyal.
Dalam praktik, satu kabel fiber dari OLT bisa dibagi ke banyak pelanggan lewat splitter ini. Rasio pembagian umum mulai dari 1:2, 1:4, sampai 1:32.
Cara kerja pembagian sinyal tanpa listrik
Passive splitter bekerja dengan prinsip pembagian daya optik. Cahaya yang masuk dibagi ke beberapa output dengan rasio tertentu.
Contoh sederhana
- Input 1 sinyal
- Output 4 jalur
- Maka tiap jalur menerima sekitar 25 persen daya
Tidak ada penguatan sinyal di dalam splitter. Semua murni dibagi. Ini yang sering bikin orang kaget.
Penelitian dari jurnal IEEE menyebutkan bahwa splitter berbasis planar lightwave circuit PLC mampu membagi sinyal secara merata dengan stabilitas tinggi pada jaringan PON. Teknologi ini jadi standar di banyak jaringan fiber modern.
Sumber: IEEE Photonics Technology Letters, PLC Splitter Performance Study
Fakta unik, sinyal dibagi tapi tidak diperkuat
Ini bagian yang sering bikin salah paham. Banyak yang mengira splitter seperti amplifier. Padahal kebalik.
Semakin banyak pembagian
Semakin kecil daya tiap output
Contoh angka
- Splitter 1:2 sekitar 3 dB loss
- Splitter 1:8 sekitar 10.5 dB loss
- Splitter 1:32 bisa tembus 17 dB loss
Data ini sejalan dengan studi ITU T G.984 tentang jaringan GPON yang mengatur batas redaman agar sinyal tetap terbaca di sisi pelanggan.
Fakta lain yang jarang dibahas
Refleksi sinyal di konektor UPC lebih rendah dibanding konektor kasar. Ini membantu menjaga kualitas transmisi terutama di jaringan padat pelanggan.

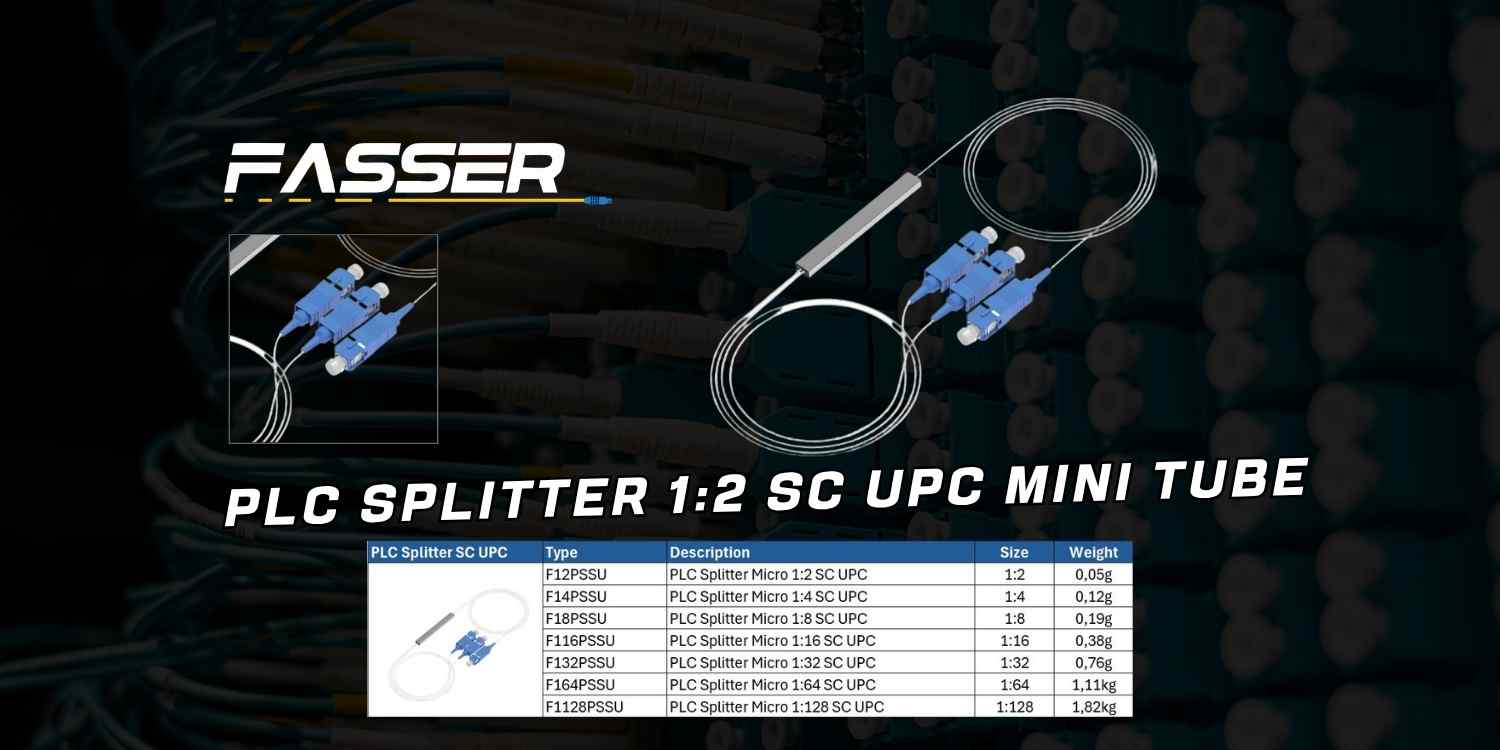

Spesifikasi umum Passive Splitter Mini Tube SC UPC
Berikut gambaran spesifikasi yang biasanya ditemui pada produk seperti di halaman Fasser
| Parameter | Nilai umum |
|---|---|
| Tipe splitter | PLC splitter |
| Rasio | 1:2 sampai 1:32 |
| Konektor | SC UPC |
| Bentuk | Mini tube |
| Panjang kabel | 1 meter atau sesuai varian |
| Operating wavelength | 1260 sampai 1650 nm |
| Insertion loss | 3 dB sampai 17 dB tergantung rasio |
| Return loss | lebih dari 50 dB |
Data ini merujuk pada spesifikasi umum PLC splitter dan produk Passive Splitter Mini Tube SC UPC di Fasser
Tabel rasio splitter dan dampaknya
| Rasio | Jumlah output | Estimasi loss | Catatan |
|---|---|---|---|
| 1:2 | 2 | sekitar 3 dB | Cocok untuk distribusi kecil |
| 1:4 | 4 | sekitar 7 dB | Umum di jaringan mini |
| 1:8 | 8 | sekitar 10.5 dB | Banyak dipakai di FTTH |
| 1:16 | 16 | sekitar 13.5 dB | Perlu perhitungan jarak |
| 1:32 | 32 | sekitar 17 dB | Untuk distribusi besar |
Semakin besar rasio, semakin besar loss. Ini bukan kekurangan, tapi karakter dasar pembagian optik.
Kapan splitter kecil ini dipakai
Passive Splitter Mini Tube SC UPC sering dipakai di titik distribusi jaringan fiber.
Beberapa contoh penggunaan
- ODP di tiang jalan
- Closure di jalur fiber
- Distribusi pelanggan rumah
- Jaringan kantor kecil
Karena bentuknya kecil, pemasangan lebih fleksibel. Nggak makan ruang, cocok buat instalasi yang serba padat.
Checklist sebelum memilih
- Tentukan rasio splitter sesuai jumlah pengguna
- Hitung total loss jaringan dari OLT ke pelanggan
- Pastikan konektor SC UPC sesuai perangkat
- Perhatikan panjang kabel agar tidak terlalu tegang
- Cek kebutuhan ruang instalasi
Kalau diibaratkan, splitter ini seperti pembagi air di rumah. Kalau terlalu banyak cabang, tekanan air turun. Di fiber, tekanannya adalah daya optik.
Dengan memahami cara kerja dan batasannya, Anda bisa mengatur jaringan lebih rapi, efisien, dan nggak bikin sinyal drop di ujung.
