Fiber Optic Cleaner Pen Connector, Alat Kecil Penjaga Gerbang Cahaya

Kenali Fiber Optic Cleaner Pen Connector dari sisi fungsi, tipe 1.25 mm dan 2.5 mm, area ferrule, serta alasan konektor fiber harus bersih sebelum dipasang.

Fiber Optic Cleaner Pen Connector adalah alat pembersih mekanis untuk ujung konektor fiber optic atau ferrule end face. Bentuknya seperti pena kecil. Cara kerjanya biasanya dengan dorong sekali sampai mekanisme di dalamnya menyapu permukaan ujung konektor memakai media pembersih kering. Dalam praktik lapangan, alat model clicker paling sering dipakai untuk patch panel, port, dan konektor yang dipasang lewat adaptor. Corning menyebut metode ini sebagai dry cleaning, dan alat model cleaning pen atau clicker memang dipakai luas untuk area tersebut.

Kalau dibikin gampang, cleaner pen itu mirip penghapus buat papan tulis yang ukurannya mikro. Bedanya, yang dihapus bukan coretan spidol, tapi debu, minyak jari, dan sisa partikel yang nempel di ujung konektor. Kecil, tapi efeknya bisa ngeselin.

Kenapa Ujung Konektor Fiber Sensitif Banget

Bagian yang paling penting dari konektor optik adalah ferrule end face. SENKO menulis bahwa area inilah yang wajib dijaga kebersihannya, dan kontaminasi pada connector end face masih jadi penyebab utama gangguan jaringan.

Fakta yang bikin banyak orang langsung paham adalah ukuran core single mode hanya 9 µm. Jadi, saat ada debu, minyak, atau noda tipis yang mendarat pas di area itu, dampaknya bisa langsung terasa ke reflection, insertion loss, bahkan kerusakan serat. Kalau dianalogikan, ini bukan seperti kerikil di jalan raya, tapi seperti motor parkir pas di mulut gang sempit. Jalannya kecil banget, jadi gangguan kecil pun bisa bikin macet.

Standar IEC 61300 3 35 juga menegaskan bahwa inspeksi end face fokus pada debris, scratch, dan defect. Untuk single mode dan multimode, batas lolos tidak sama. Area inti dan cladding diperlakukan sangat ketat karena di situlah kualitas transmisi cahaya dipertaruhkan.

Cleaner Pen Itu Mirip Penghapus di Gerbang Cahaya

Kebanyakan orang mengira jaringan fiber drop itu urusannya kabel putus, perangkat panas, atau settingan yang zonk. Padahal, ada biang kecil yang sering lolos dari radar, yaitu end face konektor yang kotor. Dell mencatat kontaminan seperti debu pada connector end face bisa bikin signaling terganggu, optical loss naik, latensi bertambah, retry meningkat, dan port yang sebenarnya sehat jadi terlihat bermasalah.

Di sinilah cleaner pen jadi masuk akal. Ia bukan alat besar, bukan barang yang kelihatan wah, tapi kerjanya persis di titik yang paling sensitif. Kalau jaringan fiber diibaratkan gerbang tol cahaya, cleaner pen adalah petugas yang nyapu gerbangnya sebelum kendaraan lewat. Kerjanya sederhana, tapi kalau gerbangnya kotor, arus lewatnya ikut berantakan. Klaim ini bukan abstrak, karena Corning juga mencatat connector end face yang kotor memicu signal degradation, back reflection, insertion loss, sampai full link failure.

Bagian Mana yang Sebenarnya Dibersihkan

Bagian yang dibersihkan bukan seluruh badan konektor, melainkan ferrule end face. SENKO memetakan area ini ke beberapa zona, mulai dari core atau Zone A, cladding atau Zone B, sampai area contact di zona luar. Pada single fiber connector seperti SC atau LC, pengukuran dimulai dari pusat core lalu bergerak ke luar.

IEC 61300 3 35 menyebut persyaratan inspeksi visual untuk connector end face disusun berdasarkan jenis konektor dan performa yang dituju. Untuk multimode, misalnya, ukuran core zone ditetapkan 65 µm agar mencakup core 50 µm dan 62.5 µm. Untuk single mode, area inti lebih kecil dan karena itu syarat kebersihannya lebih ketat.

Ada satu detail yang sering kelewat. Corning menjelaskan bahwa partikel tidak selalu diam di tempat. Saat konektor dilepas lalu dipasang lagi, partikel bisa berpindah dari area yang tadinya aman ke area yang bikin masalah. Jadi, membersihkan konektor itu bukan gaya gayaan teknisi, melainkan langkah buat menekan risiko partikel nyelonong ke zona kritis.

Tipe 1.25 mm, 2.5 mm, dan MPO, Jangan Sampai Ketuker

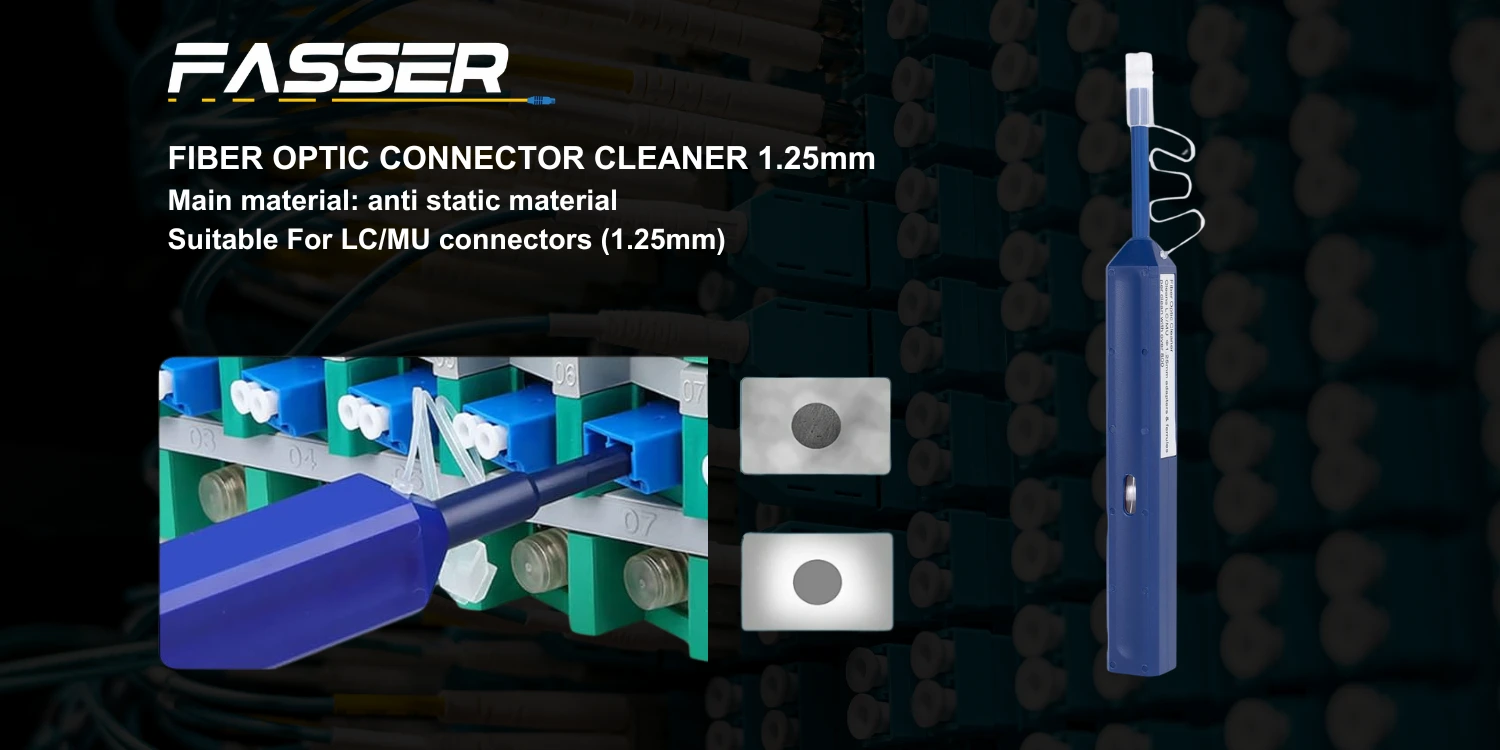

Di pasar, cleaner pen umumnya dibagi ke tiga keluarga besar, yaitu 1.25 mm, 2.5 mm, dan MPO. SENKO menuliskan adanya prosedur dan alat berbeda untuk single fiber ferrule seperti SC atau LC, serta untuk rectangular ferrule seperti MPO. Sementara listing produk Indonesia juga lazim memisahkan cleaner untuk LC MU 1.25 mm dan SC FC ST 2.5 mm.

Agar gampang, baca ringkasnya seperti ini.

Tipe cleaner pen	Ukuran ujung	Konektor yang umum	Dipakai untuk
Cleaner pen 1.25 mm	1.25 mm	LC, MU	Ferrule kecil dan port yang cocok dengan LC atau MU
Cleaner pen 2.5 mm	2.5 mm	SC, FC, ST	Ferrule lebih besar pada konektor single fiber
Cleaner pen MPO	khusus MPO	MPO, MTP	Konektor multi fiber dengan ferrule array

Tabel ini dirangkum dari dokumen kebersihan konektor SENKO dan pola listing produk di pasar.

Kalau salah pilih ukuran, hasil bersihnya bisa zonk. Ujung cleaner yang terlalu kecil atau terlalu besar tidak akan menyapu area ferrule dengan pas. Buat pembaca pemula, ini poin dasar yang wajib nyantol dulu sebelum beli.

Kenapa Link Bisa Drama Gara Gara Debu Mikro

Corning menyebut connector end face yang kotor berdampak langsung ke performa link karena cahaya yang ditransmisikan ikut terganggu. Gejalanya bisa berupa attenuation yang naik, back reflection yang kuat, hingga risiko kerusakan permanen di end face.

Paper OFC 2002 tentang kontaminasi konektor menunjukkan dampaknya juga bukan receh. Kontaminasi partikel dapat menaikkan insertion loss sampai 10 kali, menurunkan return loss sampai 3 kali, dan memperburuk hasil bit error rate test 2 sampai 10 kali. Saat inti fiber tertutup kontaminan, BER pada pengujian bahkan melonjak lebih dari 100 kali dibanding fiber yang bersih pada daya rata rata tertentu.

Itu sebabnya cleaner pen jadi penting bukan karena bentuknya keren, tapi karena ia menyentuh titik yang bikin performa jaringan bisa berubah jauh. Konektor yang terlihat aman dari luar belum tentu bersih di ujung ferrule. Bahkan dust cap pun bukan jaminan. Corning menjelaskan dust cap bisa menjadi sumber partikel plastik, residu gas, dan debris akibat gesekan ferrule dengan bahan plastik di dalam cap. Paper OFC 2002 juga menyebut dust cap PVC sebagai sumber utama kontaminasi pada studi mereka.

Tabel masalah kecil dan efeknya

Kontaminasi di end face	Efek yang sering muncul	Kenapa bikin repot
Debu	insertion loss naik	cahaya kehalang atau menyebar
Minyak jari	reflection dan loss	permukaan ferrule tidak bersih
Scratch	return loss turun	mating tidak mulus
Debris sisa	link tidak stabil	partikel bisa pindah ke pasangan konektor
Partikel besar saat mating	air gap	kontak fisik antar ferrule terganggu

Dampak ini dijelaskan oleh Corning, IEC 61300 3 35, dan paper riset kontaminasi konektor optik.

Dry cleaning itu praktis, tapi ada batasnya

Cleaner pen termasuk metode dry cleaning. Buat debu ringan dan penggunaan lapangan, metode ini enak karena cepat dan simpel. Tapi Corning memberi catatan bahwa dry cleaning tidak efektif untuk grease atau oil contaminant. Artinya, kalau yang nempel bukan sekadar debu kering, satu klik belum tentu cukup.

Makanya di dunia inspeksi fiber ada pola kerja yang lebih waras, yaitu inspect, clean, lalu inspect lagi. Microcare menjelaskan IEC 61300 3 35 menganjurkan konektor diinspeksi dulu, dibersihkan bila perlu, lalu diperiksa kembali. Jadi cleaner pen idealnya dibaca sebagai bagian dari alur kerja, bukan alat sakti yang sekali tekan langsung auto beres.

Fakta unik yang jarang dibahas

1. Core single mode cuma 9 µm
Ini yang bikin debu mikro terasa jumbo di dunia fiber. Ukuran kecil itu membuat area inti sangat sensitif terhadap partikel dan noda.

2. Dust cap tidak otomatis bikin konektor bersih
Corning menjelaskan dust cap lebih efektif mencegah goresan daripada menjaga end face bebas partikel. Bahkan proses produksi cap dan gesekan material bisa menghasilkan debris.

3. Partikel bisa migrasi saat konektor dikawinkan
Saat konektor dipasang ulang, partikel dapat berpindah ke zona yang lebih kritis. Jadi konektor yang tadi aman bisa berubah jadi sumber masalah pada pemasangan berikutnya.

4. Pada daya tinggi, kontaminan bisa terbakar
SENKO menulis pada transmisi single mode berdaya tinggi, kontaminan bisa terbakar lalu menyatu dengan material silika fiber sehingga konektor perlu diganti. Ini bukan drama lebay, tapi risiko teknis yang memang ada.

5. Port alat ukur juga bisa jadi penyebar masalah
Materi workshop JDSU atau VIAVI menegaskan test ports dan leads yang sering dipasang lepas mudah terkontaminasi dan dapat menularkan kotoran ke konektor jaringan saat pengujian.

Hal yang perlu dicek sebelum memakai cleaner pen

Pertama, pastikan jenis konektor yang akan dibersihkan. Jangan asal gas. LC dan MU butuh ukuran berbeda dibanding SC, FC, atau ST.

Kedua, pahami bahwa area yang dibersihkan adalah ferrule end face. Jangan mengira cukup lap bagian luar konektor lalu selesai. Titik masalah utama justru ada di permukaan ujung ferrule.

Ketiga, jangan percaya mentah mentah pada dust cap. Kalau konektor baru dibuka dari cap, tetap cek dan bersihkan sebelum dipasang. Studi dan panduan teknis sama sama menunjukkan cap bisa ikut membawa kontaminan.

Keempat, kalau gejalanya masih ada setelah dibersihkan, jangan maksa kawinkan konektor berulang kali. Bisa jadi ada scratch, defect permanen, atau kontaminasi yang tidak cukup ditangani dengan dry cleaning biasa. IEC memang membedakan debris, scratch, dan defect karena dampaknya ke performa tidak sama.

Jadi Intinya adalah…

Fiber Optic Cleaner Pen Connector terlihat kecil dan sering dianggap aksesoris receh. Padahal, alat ini bekerja di titik paling sensitif dari koneksi fiber, yaitu gerbang tempat cahaya masuk dan keluar. Saat ujung konektor bersih, cahaya lewat dengan lebih mulus. Saat ujungnya kotor, link bisa ikut ribet, dari loss naik sampai error yang bikin teknisi garuk kepala. Itulah kenapa cleaner pen layak dibaca bukan sebagai alat tambahan, tapi sebagai penjaga gerbang cahaya yang kerjaannya diam diam krusial.
