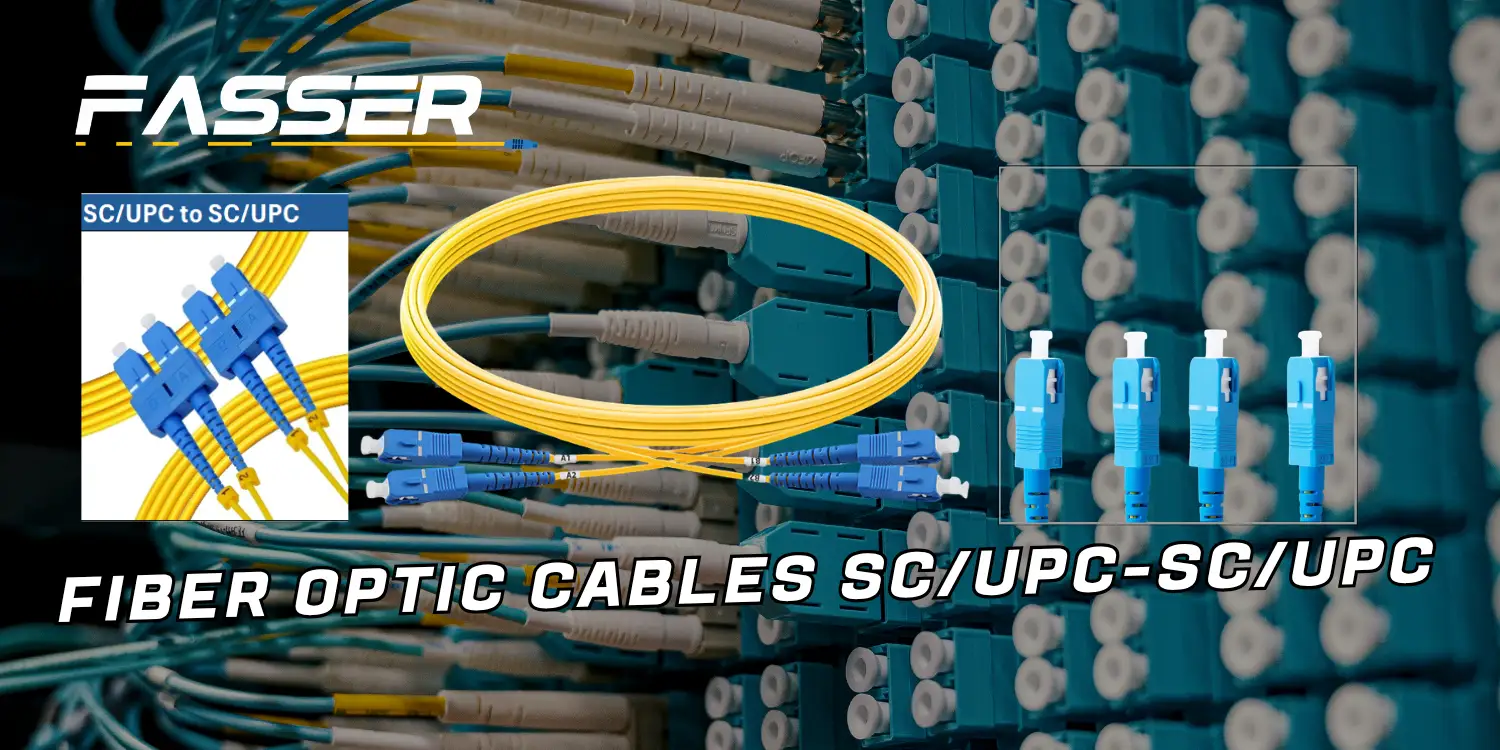

Kabel SC/UPC-SC/UPC fiber optic adalah patch cord fiber dengan konektor SC di kedua ujungnya, dan kedua konektor itu memakai polish UPC. Bentuk ini biasa dipakai ketika port di sisi kiri dan kanan sama sama meminta kepala SC. Pada keluarga produk Fasser yang terindeks, tipe ini muncul dalam beberapa varian, mulai dari singlemode simplex 1 meter dan 5 meter, sampai varian singlemode 2,0 mm duplex LSZH 5 meter.
Kalau mau dibayangkan dengan cara paling ringan, kabel ini seperti jembatan lurus dengan gerbang yang sama di dua sisi. Banyak orang melihat gerbangnya cocok, lalu merasa urusan selesai. Padahal di dunia fiber, justru badan jembatannya yang sering menentukan hasil, apakah jalurnya satu atau dua, apakah panjangnya pas, apakah jaketnya cocok untuk ruang indoor, dan apakah loss konektornya masih masuk akal. Jejak produk Fasser yang terindeks memperlihatkan variasi itu dengan cukup jelas.
Arti SC dan UPC pada nama kabel
SC adalah konektor snap in dengan ferrule 2,5 mm dan gerakan push pull. FOA juga mencatat bahwa SC tersedia dalam konfigurasi duplex. Jadi saat nama kabel menulis SC/UPC-SC/UPC, artinya ujung kiri SC dengan polish UPC, ujung kanan juga SC dengan polish UPC.
UPC sendiri berkaitan dengan mutu finishing permukaan ujung konektor. FOA menjelaskan bahwa teknik physical contact dipakai untuk mengurangi air gap dan reflectance, karena konektor dengan celah udara bisa menghasilkan pantulan sekitar 5 persen dan tidak bisa turun di bawah kira kira 0,3 dB loss. Dengan kata lain, kata UPC pada nama kabel bukan hiasan, melainkan penanda bahwa titik temu antarfiber harus dibuat rapat dan rapi.
Tabel berikut membantu membaca istilah dasarnya
| Istilah | Arti singkat | Hal yang perlu diingat |
|---|---|---|
| SC | Jenis konektor | Snap in, ferrule 2,5 mm |
| UPC | Jenis polish konektor | Menekan pantulan balik |
| Singlemode | Tipe serat | Umum untuk jarak lebih jauh dan loss rendah |
| Simplex | Satu jalur serat | Satu inti jalur |
| Duplex | Dua jalur serat | Umum untuk kirim dan terima terpisah |
Pembacaan istilah SC dan konsep physical contact di atas mengikuti penjelasan FOA, sedangkan variasi singlemode simplex dan duplex pada keluarga produk diambil dari jejak indeks produk Fasser yang terhubung dengan nama produk yang sama.
Kenapa kabel dengan dua ujung sama tetap perlu dibaca teliti
Di sinilah letak angle yang sering lolos. Kabel SC ke SC terlihat seperti soal cocok atau tidak cocok. Padahal setelah cocok di kepala, urusan berikutnya masih panjang. Jennifer Nguyen menulis bahwa setiap koneksi menambah insertion loss dan return loss, dan pada banyak aplikasi berkecepatan tinggi, toleransi loss bisa sangat ketat. Paper yang sama juga menekankan bahwa kontaminasi, goresan, dan tipe adapter ikut memengaruhi performa optik konektor.
Artinya, kabel SC/UPC-SC/UPC bukan cuma soal bentuk ujung kiri sama ujung kanan. Ia lebih mirip sepatu yang dua duanya ukuran 42, tetapi bahan sol, tebal insole, dan bentuk tapak tetap menentukan enak atau tidak saat dipakai. Di patch cord fiber, padanan dari hal itu adalah simplex atau duplex, panjang kabel, diameter, bahan jaket, dan kondisi end face konektor.
Simplex dan duplex, beda kecil yang sering bikin salah beli
Simplex berarti satu jalur fiber dalam satu kabel, sedangkan duplex berarti dua jalur. Di jejak produk Fasser, varian SC/UPC ke SC/UPC muncul dalam dua bentuk ini, ada simplex 1 meter dan 5 meter, lalu ada juga duplex 3 meter dan 5 meter, bahkan detail resmi Fasser yang terindeks menyebut 2,0 mm duplex LSZH 5 meter. Ini menunjukkan bahwa nama kepala konektor yang sama tidak otomatis berarti bangunan kabelnya juga sama.
Cara paling mudah mengingatnya begini, simplex itu seperti jalan satu lorong, sedangkan duplex seperti jalan dua lajur. Di perangkat tertentu, satu lajur cukup. Di perangkat lain, kirim dan terima butuh dua lajur. Karena itu, salah pilih di bagian ini bisa membuat kepala konektornya pas, tetapi fungsi koneksinya tetap tidak nyambung. Variasi produk Fasser yang terindeks memperlihatkan bahwa pembeli memang harus membaca bagian ini lebih teliti.
Tabel pembandingnya seperti ini
| Jenis | Bentuk umum | Dipakai saat |
|---|---|---|
| Simplex | Satu jalur fiber | Koneksi satu arah jalur serat |
| Duplex | Dua jalur fiber | Kirim dan terima dipisah |
Angka spesifikasi yang paling penting
Untuk konektor UPC singlemode, Corning menuliskan angka acuan insertion loss rata rata 0,2 dB, insertion loss maksimum 0,5 dB, dan return loss minimum minus 55 dB. Dokumen yang sama juga mencatat durability sampai 500 rematings dengan pembersihan tiap 25 kali. Angka ini bukan berarti semua patch cord di pasar otomatis identik, tetapi cukup berguna sebagai patokan saat membaca nama produk yang tampak sederhana.
Bila angka tadi diterjemahkan ke bahasa yang lebih akrab, insertion loss adalah biaya tol yang dibayar cahaya saat melewati sambungan. Makin kecil angkanya, makin sedikit daya yang hilang. Return loss adalah seberapa banyak cahaya memantul balik. Makin besar nilainya dalam dB, makin jinak pantulan baliknya. Pada koneksi fiber, dua angka ini lebih penting daripada sekadar warna kabel atau bentuk boot konektor.
Tabel angka pentingnya bisa dibaca seperti ini
| Parameter | Angka acuan umum pada konektor UPC singlemode |
|---|---|
| Insertion loss tipikal | 0,2 dB |
| Insertion loss maksimum | 0,5 dB |
| Return loss minimum | minus 55 dB |
| Durability | 500 kali pasang lepas |
Semua angka di tabel ini berasal dari spesifikasi konektor UPC singlemode milik Corning, jadi posisinya sebagai acuan pembacaan teknis, bukan klaim bahwa setiap kabel SC/UPC-SC/UPC di pasar punya nilai yang sama persis.
Panjang kabel, diameter, dan jaket LSZH
Pada keluarga produk Fasser yang terindeks, panjang kabel muncul dalam beberapa ukuran, mulai 1 meter, 3 meter, sampai 5 meter. Pada jejak detail resmi Fasser, ada varian yang disebut 2,0 mm duplex LSZH 5 meter. Ini memberi satu pelajaran penting, spesifikasi kabel fiber tidak berhenti di kepala konektor. Diameter luar dan bahan jaket ikut menentukan sifat kabel saat dipasang di tray, panel, atau ruang indoor.
Panjang juga tidak boleh dianggap sepele. Kabel yang terlalu pendek membuat instalasi tegang seperti tali jemuran yang ditarik kelewat kencang. Kabel yang terlalu panjang membuat rak atau tray cepat penuh lipatan. Pada patch cord, selisih beberapa meter bisa mengubah kerapian dan radius tekuk di lapangan. Variasi panjang pada keluarga produk Fasser menunjukkan bahwa produsen memang menyiapkan kebutuhan koneksi yang berbeda.
Kabel SC/UPC-SC/UPC dipakai untuk apa
Kabel ini lazim dipakai untuk menghubungkan dua titik yang sama sama memakai port SC, misalnya panel ke perangkat, ODF ke titik distribusi, atau antarmodul yang masih memakai kepala SC. FOA menjelaskan bahwa SC adalah konektor yang sangat umum dipakai, dengan mekanisme push pull yang sederhana dan tersedia juga dalam konfigurasi duplex. Itu sebabnya kabel SC ke SC tetap sering muncul pada lingkungan yang belum sepenuhnya pindah ke kepala yang lebih kecil.
Karena itu, pertanyaan yang lebih tepat bukan apakah SC/UPC-SC/UPC itu ada, melainkan bentuk tubuh mana yang dibutuhkan. Bila port kiri dan kanan sama sama SC, keputusan berikutnya ada pada simplex atau duplex, panjang, diameter, bahan jaket, dan target loss. Inilah alasan kabel yang tampak paling mudah justru sering memicu salah beli.
Tabel spesifikasi penting sebelum membeli
Tabel ini merangkum hal yang paling layak dicek lebih dulu
| Yang dicek | Kenapa penting |
|---|---|
| SC di kedua ujung | Menentukan kecocokan port |
| UPC | Berhubungan dengan pantulan balik dan loss |
| Singlemode | Harus sesuai dengan jaringan yang dipakai |
| Simplex atau duplex | Menentukan jumlah jalur serat |
| Panjang kabel | Menentukan kerapian dan kelonggaran instalasi |
| Diameter dan jaket | Mempengaruhi sifat kabel di tray atau indoor |
| Kebersihan end face | Debu dan minyak bisa menaikkan reflection dan loss |
Poin terakhir sangat penting. Senko mencatat bahwa inti konektor singlemode hanya sekitar 9 µm, dan debu, noda minyak, atau kotoran kecil pada posisi yang pas bisa memicu reflection tinggi, insertion loss, bahkan merusak fiber. NEMI juga menunjukkan bahwa debu jalan Arizona yang dipakai pada pengujian dapat mengubah insertion loss dan return loss pada konektor singlemode. Jennifer Nguyen menambahkan bahwa kontaminasi adalah faktor yang paling sering menurunkan performa konektor, sedangkan goresan ringan lebih terasa dampaknya pada return loss daripada insertion loss.
FAQ singkat
Apakah SC/UPC-SC/UPC selalu berarti simplex
Tidak. Jejak indeks produk Fasser memperlihatkan ada varian simplex dan ada juga varian duplex pada keluarga nama yang sama. Jadi membaca kepala konektor saja belum cukup.
Apakah semua kabel SC/UPC-SC/UPC punya angka loss yang sama
Tidak otomatis. Namun spesifikasi konektor UPC singlemode dari Corning memberi acuan umum yang sering dipakai untuk membaca insertion loss tipikal 0,2 dB, maksimum 0,5 dB, dan return loss minimum minus 55 dB.
Kenapa kebersihan konektor sangat penting
Karena inti singlemode sangat kecil, sekitar 9 µm, sehingga debu, minyak, dan goresan kecil bisa langsung mengganggu reflection dan loss. Ini bukan urusan sepele, justru sering menjadi biang hasil ukur yang berubah ubah.
Inti paling mudah untuk mengingat artikel ini
SC/UPC-SC/UPC adalah kabel dengan kepala yang sama di dua ujung, tetapi spesifikasi sesungguhnya ada di bagian yang sering dilewati, yaitu jalurnya satu atau dua, panjangnya berapa, diameternya berapa, jaketnya apa, dan seberapa rapi sambungan optiknya. Variasi keluarga produk Fasser dan acuan performa konektor UPC sama sama menunjukkan hal itu.
