PLC splitter adalah perangkat pasif yang membagi daya optik dari satu jalur ke beberapa jalur keluaran. Di jaringan FTTH dan GPON, komponen ini dipakai agar satu input optik bisa melayani banyak titik akhir. Bentuk cassette dipakai karena lebih mudah ditata di panel, box distribusi, atau enclosure yang menuntut susunan rapi.
Kalau dibayangkan secara sederhana, PLC splitter itu seperti teko teh yang dituangkan ke beberapa cangkir. Jumlah cangkir bertambah, tetapi isi teko tidak ikut bertambah. Itulah inti yang sering luput saat orang membaca istilah splitter. Yang dibagi bukan kabelnya. Yang dibagi adalah jatah cahaya.
Yang dibagi bukan kabel, melainkan budget cahaya
Di lapangan, pembaca awam sering melihat 1×8 lalu mengira itu hanya soal delapan port. Padahal angka itu juga berarti daya optik dibagi ke delapan keluaran. Semakin besar rasio pecah, semakin besar insertion loss yang harus ditanggung link. Ini penting karena jaringan fiber tidak hidup dari jumlah port saja. Jaringan hidup dari budget cahaya yang masih aman sampai titik akhir.
Datasheet PLC splitter menunjukkan pola yang konsisten. Untuk tipe 1×4, max insertion loss berada di kisaran 7,1 sampai 7,6 dB. Naik ke 1×8 menjadi sekitar 10,2 sampai 10,8 dB. Pada 1×16, angkanya bergerak ke sekitar 13,5 sampai 14,1 dB. Jadi, selisih rasio pecah bukan urusan kecil. Kenaikan satu tingkat split ratio bisa langsung memangkas napas link.
Cara membaca 1×4, 1×8, dan 1×16 tanpa salah paham
1×4 berarti satu input dibagi ke empat output. 1×8 berarti satu input ke delapan output. 1×16 berarti satu input ke enam belas output. Di jaringan akses, rasio seperti 1×2, 1×4, 1×8, 1×16, 1×32, dan 1×64 termasuk yang paling umum dipakai. Senko menulis rasio itu sebagai pilihan paling lazim dalam FTTH GPON, karena satu port OLT bisa melayani banyak ONT melalui topologi point to multipoint.
Masalahnya, makin banyak cabang, makin tipis jatah tiap cabang. Karena itu artikel tentang splitter seharusnya tidak berhenti di jumlah port. Untuk pembaca yang sedang membandingkan produk, tiga angka yang wajib dilihat adalah insertion loss, uniformity, dan return loss. Tiga angka ini jauh lebih jujur daripada foto produk yang rapi.
Kenapa format cassette sering dipilih

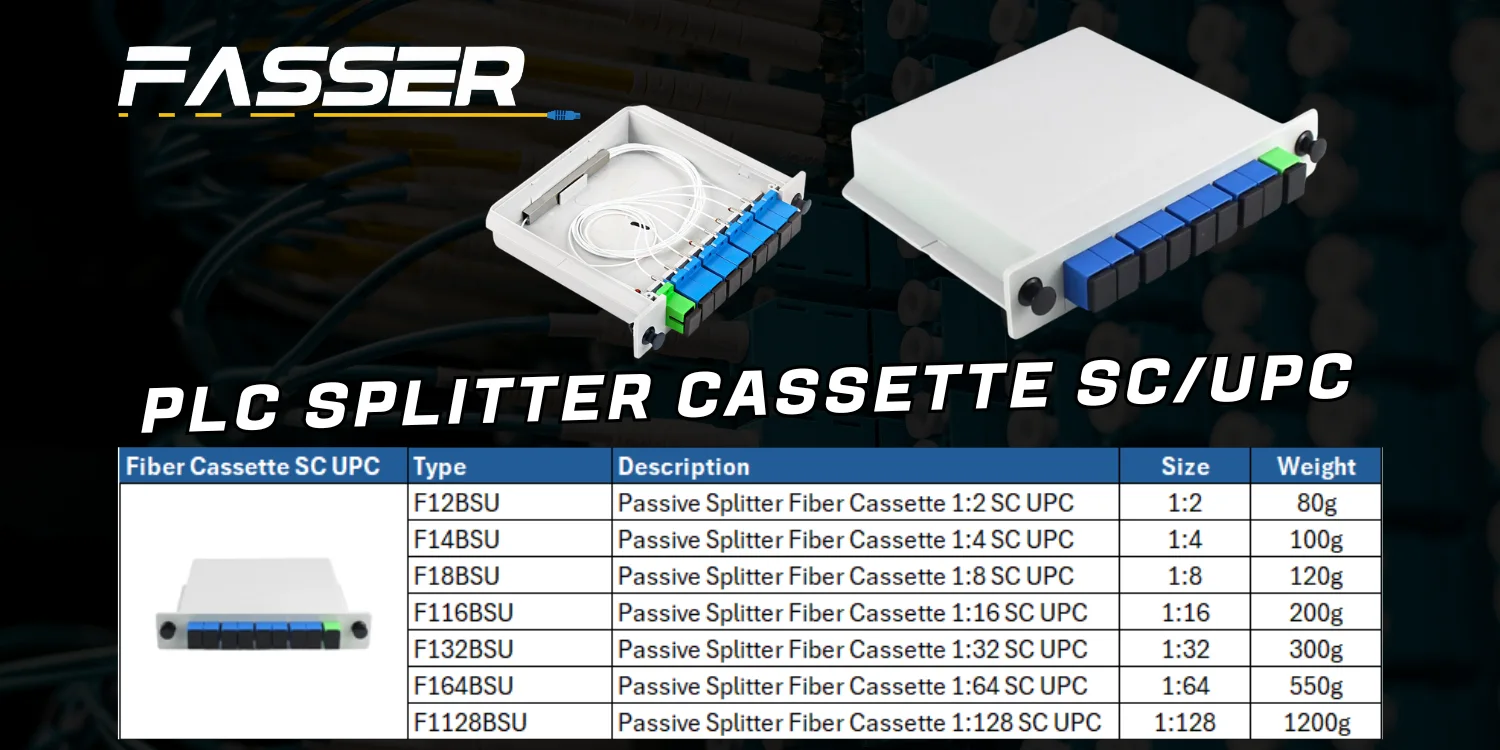

Format cassette punya daya tarik yang praktis. Ia membantu penataan splitter di ruang distribusi yang sempit, membuat jalur input dan output lebih mudah dibaca, dan memudahkan integrasi ke panel atau enclosure. Datasheet cassette type dari Fibconet menunjukkan ukuran rekomendasi 130 x 100 x 25 mm untuk 1×2, 1×4, dan 1×8, lalu 130 x 100 x 50 mm untuk 1×16, dengan konektor SC/UPC pada konfigurasi contoh tersebut.
Dalam praktik, bentuk cassette itu seperti laci tipis dalam lemari arsip. Bukan benda paling mencolok, tetapi ia menjaga isi di dalam tetap tertib. Untuk instalasi fiber, kerapian ini penting karena sambungan, tikungan kabel, dan urutan port yang mudah dibaca ikut menentukan cepat atau lambatnya pekerjaan saat aktivasi dan perawatan.
Bedanya SC/UPC dan APC, lalu kenapa UPC tetap banyak dipakai
Pada konektor fiber, polish memengaruhi back reflection. Corning menjelaskan saat sinyal mengenai endface APC yang miring, pantulan diarahkan ke cladding, bukan kembali ke inti fiber. Efeknya, APC memberi reflectance yang lebih rendah dan dampaknya ke optical return loss juga lebih kecil.
Lalu kenapa SC/UPC tetap banyak dipakai. Jawabannya karena kecocokan ekosistem dan kebutuhan lapangan. Banyak perangkat distribusi, patching, dan terminasi memakai UPC. Di banyak instalasi, yang dicari bukan polish paling rendah pantulannya untuk semua kondisi, melainkan kecocokan dengan perangkat yang sudah ada, pemasangan yang rapi, dan spesifikasi return loss yang masih memadai untuk desain link yang dipakai. Pada datasheet produk PLC splitter, return loss untuk UPC lazimnya berada di angka minimal 50 dB, sedangkan APC di 60 dB.
Tiga angka yang paling penting saat membaca splitter
Insertion loss adalah potongan daya optik yang hilang saat sinyal melewati splitter. Angka ini harus dibaca lebih dulu karena langsung menyentuh budget link. Uniformity menunjukkan seberapa merata keluaran antar port. Jika uniformity buruk, satu port bisa terasa lebih gemuk, sementara port lain lebih kurus. Return loss berbicara soal pantulan balik yang bisa mengganggu performa link.
Untuk pembaca yang baru mencari tahu, tiga angka ini lebih berguna daripada istilah yang terdengar rumit. Ibarat Anda membagi air ke banyak gelas, insertion loss adalah air yang tumpah di jalan, uniformity adalah apakah isi semua gelas mirip, dan return loss adalah cipratan yang memantul balik ke teko. Analogi ini sederhana, tetapi cukup dekat dengan cara kerja splitter di lapangan.
Titik lemah splitter sering ada di sisi mekanik
Artikel tentang splitter sering sibuk di angka optik, lalu lupa bahwa benda ini hidup di dunia fisik. Paper Micromachines 2025 menunjukkan area paling lemah pada PLC optical splitter berada di sambungan adhesif antara output fiber array delapan kanal dan chip PLC. Penelitian itu juga mencatat force cycle loading dan unloading dapat membuat insertion loss berfluktuasi tiba tiba. Temuan ini penting karena sedikit perubahan struktur bisa memicu penurunan performa optik dengan cepat.
Artinya, format cassette tidak hanya berguna untuk kerapian. Bentuk kemasan dan penataan fisik ikut membantu melindungi titik yang rawan. Saat splitter ditempatkan di box yang sesak, ditekuk terlalu tajam, atau ditarik berulang, masalahnya bukan lagi semata mata port tidak rapi. Masalahnya masuk ke umur pakai.
Tabel spesifikasi penting yang perlu Anda cek
Karena halaman produk yang dirujuk tidak menampilkan angka teknis rinci yang bisa diambil stabil, tabel ini memakai acuan datasheet PLC splitter cassette sejenis agar Anda punya patokan saat membandingkan produk.
| Parameter | Patokan yang perlu dicek |
|---|---|
| Bentuk | Cassette type |
| Konektor | SC/UPC |
| Split ratio | 1×2, 1×4, 1×8, 1×16 |
| Operating wavelength | 1260 sampai 1650 nm |
| Fiber type | G657A atau G657A1 pada banyak datasheet |
| Return loss | umumnya minimal 50 dB untuk UPC |
| Directivity | umumnya minimal 55 dB |
| Aplikasi | FTTH, FTTX, GPON, EPON, CATV, LAN, WAN |
| Standar yang sering muncul | Telcordia GR 1209 dan GR 1221 |
| Ukuran cassette contoh | 130 x 100 x 25 mm untuk 1×8, 130 x 100 x 50 mm untuk 1×16 |
Data pada tabel diringkas dari white paper dan datasheet vendor PLC splitter cassette.
Tabel perbandingan split ratio dan loss
| Split ratio | Max insertion loss | Max uniformity | Min return loss | Min directivity |
|---|---|---|---|---|
| 1×4 | 7,1 sampai 7,6 dB | 0,5 sampai 0,7 dB | 55 dB atau 50 dB untuk UPC pada beberapa datasheet | 55 dB |
| 1×8 | 10,2 sampai 10,8 dB | 0,8 dB | 55 dB atau 50 dB untuk UPC pada beberapa datasheet | 55 dB |
| 1×16 | 13,5 sampai 14,1 dB | 1,0 sampai 1,2 dB | 55 dB atau 50 dB untuk UPC pada beberapa datasheet | 55 dB |
Angka di atas memperlihatkan satu pola yang mudah dibaca. Rasio pecah naik, insertion loss ikut naik. Uniformity juga cenderung membesar. Karena itu, pilihan 1×16 tidak otomatis lebih enak dari 1×8. Semuanya bergantung pada budget link, panjang jalur, dan target pembagian port.
Kapan 1×8 terasa pas, dan kapan 1×16 mulai berat
Untuk jaringan yang masih butuh ruang napas lebih lega, 1×8 sering terasa lebih aman. Loss lebih rendah, penataan port masih mudah dibaca, dan risiko menipiskan budget link tidak seberat 1×16. Pada banyak kasus distribusi skala kecil sampai menengah, ini titik yang terasa seimbang.
1×16 masuk akal saat target pelanggan atau titik distribusi lebih banyak, tetapi keputusan ini harus dibayar dengan loss yang lebih besar. Kalau analoginya jalan tol, 1×16 memberi lebih banyak pintu keluar, tetapi tiap jalur dapat porsi energi yang lebih tipis. Di sinilah pembeli sering salah fokus. Mereka mengejar jumlah port, lalu lupa menghitung napas cahaya.
